Chapitre 30

La Cotation

1 - Propriétés des cotes

2 - Les Types de cotes

3 - Les Styles de cotes

4 - Création des cotations

5 - Cotation Différentielle

6 - Cotation Annotative

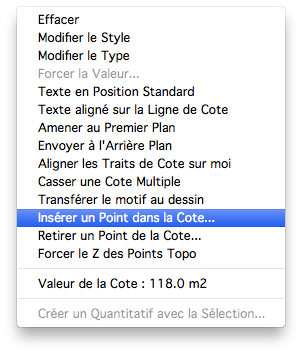

7 - Manipulation des cotes

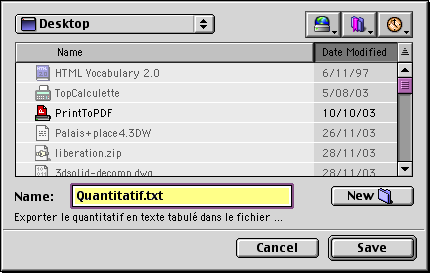

8 - Quantitatif et Export de Quantitatifs

Retour au sommaire principal

Retour au sommaire principal

3D Turbo est doté d'un système de cotations asservies qui permet de réaliser des plans d'exécution de qualité PAO professionnelle. Tous les types de cotation souhaités sont possibles. A quelques détails près, le système de cotation est compatible avec celui d’AutoCad™.

1 - Propriétés des cotes

Une cote possède 3 propriétés :

– Une vue

– Un type

– Un style

La "vue" indique dans quelle vue la cote sera dessinée. En effet, les cotations sont attachées à une vue en plan ou à une vue perspective. Il est ainsi possible de coter un modèle 3D en vue de dessus, puis de le coter en vue de face d'une autre manière et en vue perspective d'une troisième manière. La cote est attachée à la vue active au moment de sa pose.

Le "type" indique comment la cote est posée et comment sa mesure est prise (cote horizontale, surface, désignateur, pochage, etc.).

Le "style" indique comment le graphisme de la cote doit être dessiné (Fonte du texte, couleurs, propriétés des hachures, motifs de remplissages, etc.). Le style de la cote est attaché à une échelle de dessin. Ainsi l'échelle de la vue et l'échelle de dessin des cotes sont indépendantes l'une de l'autre (mais peuvent être synchronisés). Ce système de double échelle évite d'avoir à reposer toutes les cotes si on décide de changer l'échelle du plan.

Un style de cote contient de nombreux paramètres, explicités en détail dans les chapitres suivants. La combinaison de ces paramètres produit un nombre infini de variantes graphiques.

Les cotes sont attachées et asservies à la géométrie qu'elles mesurent ou habillent. Si on modifie la géométrie, les cotes qui s'y réfèrent sont automatiquement modifiées sans aucune intervention.

Les cotes suivent la géométrie dans les copier/couper/coller et dans les objets de bibliothèque.

2 - Les types de cotes

3D Turbo permet de poser 13 types de cotes. Ces 13 types, associés aux variations de style, permettent de réaliser tous les types de cote imaginables :

Le type "Surface :Volume" permet de réaliser des pochages, des contournages, mais aussi des cotes de surfaces ou de volume. Le type "Texte" permet de réaliser aussi des blocs de texte, des désignateurs, des cotes altimétriques ou topographiques, ou des cartouches de plan. Le type "Réelle" permet de réaliser aussi des cotes de diamètres et de rayon. Le type "Image" permet d’insérer des images  dans un plan ou de monter une image en fond en vue d’une saisie vectorielle.

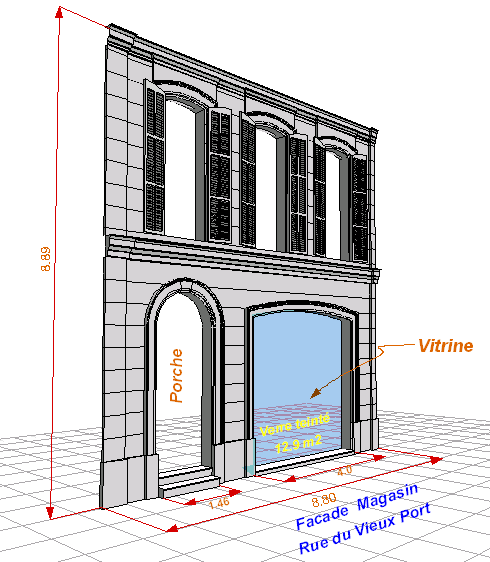

L'illustration ci-dessous montre un échantillon des possibilités du système de cotation.

3 - Les styles de cotes

Le style d'une cote est composé de plusieurs paramètres. Ces paramètres sont présentés sous forme graphique dans une fenêtre flottante dite "fenêtre de style des cotes".

Ouvrir / Fermer la Fenêtre de Paramétrage des Cotes#

Pour ouvrir ou refermer la fenêtre de paramétrage du style des cotes :

cliquer dans le bouton .

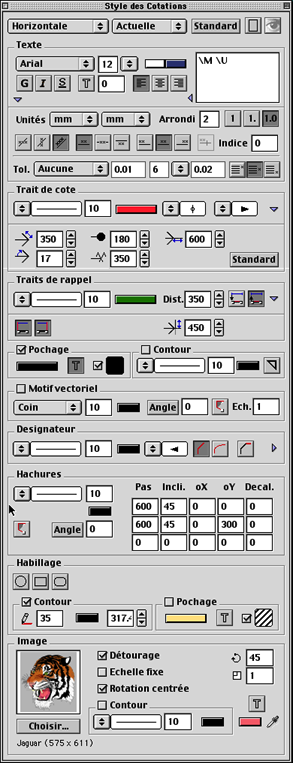

Cette fenêtre est une fenêtre à composition variable qui présente, dans des panneaux spécialisés, les paramètres relatifs à chaque type de cote.

L'ensemble de ces paramètres forme "le Style Courant".

Echelle de Dessin des Cotes#

La partie supérieure de cette fenêtre est fixe. Elle contient les éléments suivants :
	Un menu déroulant permettant de choisir un type de cote parmi les 13 types possibles. Avant de poser une cote, il faut choisir le type de cote, puis régler les paramètres de style pertinents pour ce type. Ce menu est mis à jour lors de la sélection d'une cote. Dans ce cas, il indique le type de la cote sélectionnée.
	Ce menu déroulant permet de changer l'échelle à laquelle le graphisme du style de cote qui apparaît dans le dessin (après la pose de la cote) sera identique à celui de l'aperçu (graphisme normal) Par exemple : si le plan doit être imprimé à l'échelle de vue 1/100, choisir 1/100 dans ce menu pour obtenir le graphisme normal dans la vue au 1/100. Si on choisit une échelle 1/200 dans ce menu alors que la vue affichée est au 1/100, le graphisme de la cote sera 2 fois plus gros sur le plan. Pour une échelle de 1/50, il sera 2 fois plus petit. Ce mécanisme permet de modifier l'échelle de vue à volonté et de recaler le graphisme des cotes pour cette nouvelle échelle, sans avoir à reprendre toutes les cotes une à une. Si la valeur d'échelle n'existe pas dans la liste, on peut la créer à l’aide de la fonction de création d’échelle
	Ce bouton installe des valeurs standard dans tous les paramètres du style.
Ce bouton affiche les poignées de sélection des cotations.	Le texte des cotes sert généralement de poignée de sélection. Les cotes ne comportant pas de texte ont néanmoins une poignée permettant de les sélectionner. En cliquant dans ce bouton, les poignées sont visualisées par un contour noir : Les cotes images sont remplacées par le nom de l’image.
Ce bouton permet d'ouvrir ou de fermer le panneau de pré-visualisation	Le panneau de pré-visualisation (ou aperçu) est toujours positionné en bas de la fenêtre : Il montre le graphisme du type decote sélectionnées, selon les réglages courants.
	Ce bouton, situé en bas de la fenêtre, permet d’afficher les cotes avec une police vectorielle style Arial à la place des polices TrueType. Ce bouton permet d’appliquer le Style courant aux Cotations sélectionnées.

1 - Les paramètres du style des cotes :

Les paramètres du style d'une cote sont les suivants :

Le Texte de la cote, ses variantes, son cadrage. Les unités de mesure de la cote et le nombre de décimales. La position du texte. Le type de tolérancement. Les constituants du trait de cote. Les réglages des constituants du trait de cote. Les constituants des traits de rappel. Les options des traits de rappel. Les constituants des fonds des remplissages et contours. Les motifs de remplissage vectoriel et leur calage. Les constituants d'un désignateur et ses réglages. Les constituants d'une hachure. Les options d’habillage des textes Les options d’une cote Image

Tableau de visualisation des panneaux de réglage en fonction des types de cotes.

	Texte	Trait de cote	Trait de rappel	Fond	Contour	Motif	Hachure	Désignateur	Habillage
Horizontale	x	x	x
Verticale	x	x	x
Réelle	x	x	x
Projetée	x	x	x
Ref. Horiz.	x	x	x
Ref. Vertic.	x	x	x
Hachures							x
Remplissage	x			x	x	x
Surface	x			x	x	x		x	x
Angle	x	x	x					x	x
Texte	x							x	x

2 - Réglages des paramètres du style d'une cote

NOTA : La molette ou la boule de la souris peuvent être utilisées sans cliquer pour faire défiler les valeurs dans les boutons à menu déroulant, dans les boutons d’incrément et dans les champs de saisie. Placer le curseur au-dessus du champ et activer la molette sans cliquer.

1 - Le panneau "Texte"

Si le texte est applicable au type de cote choisi, le panneau minimum suivant est affiché dans la fenêtre de composition :

		Ces menus déroulants permettent de choisir (ou indiquent) - la police (fonte) du texte de la cote.  Les polices de la liste sont celles sélectionnées dans les Préférences. La quantité de polices présentes peut varier lors de l’ouverture ou la fusion de projets. Les polices utilisées dans un document sont ajoutées à la liste si elles n’y sont pas déjà. - La hauteur de la police. la hauteur peut aussi être introduite manuellement dans le champ éditable si elle n'existe pas dans la liste.
	La couleur du fond et du texte : En cliquant dans l'icône de gauche, on déroule la palette des couleurs qui permet de sélectionner une couleur pour le fond du texte. En cliquant dans l'icône de droite, on déroule la palette des couleurs qui permet de sélectionner une couleur pour le texte.
	Ces boutons permettent respectivement de forcer le texte en Gras, Italique, Souligné
	Ce bouton permet de rendre le texte transparent  ou détouré .
	Ce champ éditable permet d'introduire un angle de rotation du texte :
	Ces boutons règlent le cadrage des blocs de texte :
	Ce bouton permet d'étendre le panneau Texte pour accéder à des options complémentaires.
	Zone d'édition du texte qui permet de préparer le texte qui sera affiché sur la cote. (couper/copier/coller actif) Le triangle en bas à gauche permet de zoomer cette fenêtre pour entrer de longs blocs de texte.
	Couleurs pour l’affichage des Cotes Différentielles

Le texte est constitué d’éléments fixes et d'éléments variables appelés méta-caractères.

Les éléments fixes sont des caractères normaux qui apparaîtront comme tels dans le texte de la cote.

Les méta-caractères sont substitués, à l'endroit où ils sont insérés, par ce à quoi ils correspondent au moment du dessin ou de l’impression de la cote.

Les méta-caractères sont toujours précédés du signe \.

Pour introduire ou modifier des meta-caractères dans un texte de cote :

Taper le signe \ suivi du caractère désiré dans la chaîne de caractères ou utiliser les fonctions d’édition,

ou

Cliquer dans la zone d'édition de texte avec la touche Ctrl  ou avec le bouton droit de la souris et choisir le méta-caractère dans la liste déroulante qui s'affiche.

Les méta-caractères

Les méta-caractères disponibles sont les suivants :

\M : représente la mesure réelle  primaire de la cote

\m : représente la mesure réelle secondaire de la cote

\P : représente la mesure projetée primaire de la cote \p : représente la mesure projetée secondaire de la cote La projection est réalisée dans le plan de la vue orthographique.  Sur une vue perspective, la mesure projetée égale la mesure réelle.
--->

\V : représente la mesure du volume d’un Objet (quand la mesure est possible) et permet de différentier la mesure de Surface de celle d’un volume.

\v : représente la mesure secondaire du volume d’un Objet

\U : représente le qualifieur de l'unité de la mesure primaire

\u : représente le qualifieur de l'unité de la mesure secondaire

\D : représente la date au format européen

\d : représente la date au format anglo-saxon

\T : représente l'heure au format européen

\t : représente l'heure au format anglo-saxon

\X, \Y, \Z : représentent les coordonnées X, Y, Z du point auquel la cote est attachée

\x, \y, \z représentent les coordonnées X,Y,Z du point auquel la cote est attachée, exprimées dans l'unité secondaire

\% :  représente  le Dénivelé  (relatif au  Z)

\∂   : représente  le Dénivelé  (unité secondaire)

\∆   : représente le Pourcentage de Pente (relatif au  Z)

\(…) : représente un coefficient modificateur appliqué à la mesure réelle et/ou projetée de la cote. Selon le premier signe trouvé après la parenthèse ouvrante, l’utilisation du coefficient est différente. Les parenthèses sont autorisées dans les formules.

Exemple :\(*(0,15+(23-6,2))). Les formules répondent à la syntaxe de la calcultatrice intégrée.

Les coefficients de type additif et soustractif ne sont pas appliqués aux mesures projetées (\P et \p).

Le coefficient s’applique aux mesures qui le suivent   dans le texte.

Plusieurs coefficient peuvent apparaître dans une même cote.

\(+valeur ou formule)	Le coefficient est ajouté à la mesure de la cote ( \M \m \V \v)
\(-valeur ou formule)	Le coefficient est soustrait à la mesure de la cote ( \M \m \V \v)
\(*valeur ou formule)	La valeur de la cote est multipliée par le coefficient ( \M \m \P \p  \V \v)
\(/valeur ou formule)	La valeur de la cote est divisée par le coefficient ( \M \m \P \p \V \v)
\(valeur ou formule)	La valeur de la cote est multipliée par le coefficient ( \M \m \V \v)

\I : permet d'ajouter une valeur qui sera incrémentée à chaque pose de cote.

Cette valeur est contenue dans le champ Indice du panneau texte. Elle permet, par exemple, de générer les séries suivantes : - 0, 1, 2, … - 1001, 1002, 1003 - AA, AB, AC, AD

\[ref]\Rn : spécifie la valeur de référence et le résidu acceptable pour en cote diférentielle – Voir   « La Cotation Différentielle ».

\S : permet d’insérer l’échelle courante de la vue orthographique. Ce meta-caractère est sensible aux réglages de l’arrondi du panneau Texte. En perspective, \S est traduit par N/A

\N() : permet de donner un nom (une étiquette) à une cote. Plusieurs blocs \N peuvent être introduits dans une même cote. Ces noms sont invisibles sur les cotes. Ils sont utilisés dans l’export de quantitatif. Voir  Export de Quantitatif

\n() : joue exactement le même rôle que \N. Mais il permet de différencier visuellement un autre groupe de noms.

\H(valeur ou formule) : permet de donner une formule de hauteur utilisée dans les calculs de surface et volume dans les quantitatifs.

\L(…) : permet d’insérer une adresse WEB ou une adresse d’Email dans une cote, ce qui permet de créer des liens Internet ou d’envoyer un Email depuis un document 3D Turbo.

\F : représente le nom du Fichier du document.

\O : représente le nom de l’Opérateur.

Variables : permet d’insérer une variable dans une formule,

Pour introduire un méta-caractère dans le texte :

Taper le signe \ suivi du caractère désiré dans la chaîne de caractères

ou

Cliquer dans la zone d'édition de texte avec la touche Ctrl  ou avec le bouton droit de la souris et choisir le méta-caractère dans la liste déroulante qui s'affiche.

Exemples de composition de textes avec résultats (cote de valeur 123.45) :

	mesure de longueur	mesure d'angle
\M \U	123.45 m	123.45 Deg
\M \U \(1/2)	62.725 m	62.725 Deg
\M \U (\m \u)	123.45 m (3' 1/32 inch)	123.45 Deg (137.17 Gra)
Longueur = \M (\U)	Longueur = 123.45 (m)
NGF \Z (ap. arasement)	NGF 123.45 (ap. arasement)
Point {\X, \Y, \Z}	Point {10.23, 12.5, 25.}
Créé le \D à \T par \O	Créé le 14/02/98 à 11:53 par GillesD

Si on ne désire aucun texte sur la cote, il suffit d'effacer la zone d'édition.

Pour introduire un bloc de texte multi-lignes, séparer chaque ligne par un retour chariot.

Les textes peuvent être aussi longs qu'on le désire. Le nombre de lignes n'est pas limité.

Étendre si besoin la zone d’édition à l’aide de son triangle d’extension

Les options du texte

Pour accéder aux options étendues du texte :

Cliquer dans le bouton . Le panneau du texte est étendu aux panneaux d'options supplémentaires : Unité, Position et Tolérance.

Panneau de choix de l'unité principale et secondaire. Panneau de réglage de la position du texte. Panneau de réglage de la tolérance.

Les unités et les arrondis

	Les deux menus déroulants permettent de choisir l'unité principale (\U) et l'unité secondaire (\u) de la cote. Ainsi la cote peut être mesurée 2 fois, dans des unités différentes. Ceci est utile pour produire des plans internationaux à double lecture (métrique et impériale). La valeur principale de la cote (\M) et la valeur secondaire (\m) dépendent évidemment de l'unité choisie :
	Ce champ éditable permet de régler le nombre de décimales affichées dans les mesures de cotes. La dernière décimale est arrondie à +0.5 (8.856 arrondi à 8.86)
	Ces trois boutons permettent de choisir le type d'affichage d'une cote ronde (avec les décimales (.000), avec le point décimal seulement, ou uniquement la partie ronde) :

La position du texte

Les boutons de ce panneau sont divisés en 3 groupes :

– Direction du texte

– Position verticale par rapport au trait de cote

– Position horizontale par rapport au trait de cote

	Pour forcer le texte à l'horizontale.
	Pour forcer le texte à la verticale.
	Pour forcer le texte le long de la ligne de cote.

en position standard	avec un angle de 45°

Remarque : l'angle de rotation du texte (panneau Texte) est relatif à la position du texte.

	Pour forcer le texte au-dessus de la ligne de cote.
	Pour forcer le texte sur la ligne de cote. (Utiliser du texte non transparent).
	Pour forcer le texte en dessous de la ligne de cote.
	Pour forcer le texte près du trait de rappel gauche.
	Pour forcer le texte au centre de la ligne de cote.
	Pour forcer le texte près du trait de rappel droit.
	Pour forcer la texte à l’extérieur du trait.

La Tolérance

2 types de tolérances peuvent accompagner le texte de la mesure de la cote :

- Tolérance symétrique :

- Tolérance déviation :

	Ce menu déroulant permet de choisir le type de tolérance qui accompagne la cote.
	Le champ éditable de gauche permet d'introduire la valeur de la tolérance haute Le champ éditable de droite permet d'introduire la valeur de la tolérance basse. Le menu déroulant du centre (ou le champ éditable) permet de choisir la hauteur de la police pour les textes de tolérance.
	Ces trois boutons permettent de choisir la position du texte de tolérance relativement au texte de la cote :
	en haut	au milieu	en bas

Tranparence du fond des textes, des pochages et des images

Pour régler le degré de transparence des fonds de texte et des pochages et des images : - appuyer sur la touche Option  (alt ⌥) - positionner le curseur au dessus du contrôle de couleur correspondant. Le curseur devient - cliquer dans le control couleur et glisser la souris. Régler le curseur sur la valeur de transparence désirée. La valeur de la transparence est mémorisée pour la couleur considérée. Le bouton  de l’élément concerné par la transparence doit être poussé (=grisé) pour que la transparence lui soit appliquée.

2 - Le panneau "Trait de cote"

Si le trait de cote est applicable au type de cote choisi, le panneau minimum suivant est affiché dans la fenêtre de composition :

	Le menu déroulant, qui contient les styles de traits disponibles, permet de choisir un type de trait pour le trait de cote. On choisit habituellement le trait continu.
	Le champ éditable permet d'entrer une épaisseur pour le trait de cote. Cette épaisseur prendra son sens lors de l'impression, car l'écran ne permet pas de visualiser les traits très fins. L'épaisseur est donnée en 1:100mm. Elle est affectée par le différentiel d'échelle entre l'échelle de la vue et l'échelle de dessin des cotes.
	Le bouton ci-contre permet de dérouler la palette et d'affecter une couleur au trait de cote.
		Les 2 menus déroulants ci-contre permettent de choisir un graphisme pour chaque extrémité du trait de cote. Chaque extrémité peut recevoir un graphisme différent.
		Ce bouton permet d'étendre le panneau Trait de cote pour accéder à des options complémentaires.

Les options du "Trait de cote"

Pour accéder aux options étendues du Trait de cote :

Cliquer dans le bouton . Le panneau du Trait de cote est étendu au panneau d'options supplémentaires :

Réglages des dimensions des graphismes d'extrémité. Toutes les valeurs sont en centièmes de millimètres.

	Ce champ permet de régler la longueur des ailes des flèches.
	Ce champ permet de régler l'angle des ailes des flèches (en degrés).
	Ce champ permet de régler le rayon des pastilles.
	Ce champ permet de régler la longueur des drapeaux et traits d'extrémités.
	Ce champ permet de régler le dépassement du trait de cote au-delà du trait de rappel.
	Ce bouton permet de forcer des valeurs standard dans les champs ci-dessus.

3 - Le panneau "Trait de rappel"

Si les traits de rappel sont applicables au type de cote choisi, le panneau minimum suivant est affiché dans la fenêtre de composition :

	Le menu déroulant, qui contient les styles de traits disponibles, permet de choisir un type de trait pour le trait de rappel. On choisit habituellement le trait continu. La zone hachurée est utilisée pour afficher les styles multiples, En cliquant sur un trait discontinu, on ouvre l’éditeur de Styles de Traits,
	Le champ éditable permet d'entrer une épaisseur pour les traits de rappel. Cette épaisseur prendra son sens lors de l'impression, car l'écran ne permet pas de visualiser les traits très fins. L'épaisseur est donnée en 1:100mm. Elle est affectée par le différentiel d'échelle entre l'échelle de la vue et l'échelle de dessin des cotes.
	Le bouton ci contre permet de dérouler la palette et d'affecter une couleur au trait de rappel.
	Ce champ éditable permet de régler la longueur (en 1/100 mm) des traits de rappel en fonction de la position des deux boutons suivants :
	Si ce bouton est enfoncé, la valeur du champ éditable représente la longueur des traits de rappel.
	Si ce bouton est enfoncé, la valeur du champ éditable représente la distance des points cotés à laquelle s'arrêtent les traits de rappel.
	Ce bouton permet d'étendre le panneau Trait de rappel pour accéder à des options complémentaires.

Les options des "Traits de rappel"

Pour accéder aux options étendues des Traits de rappel :

Cliquer dans le bouton . Le panneau des Traits de rappel est étendu au panneau d'options supplémentaires :

Réglages des options des traits de rappel. Toutes les valeurs sont en centièmes de millimètre.
	Ces 2 boutons permettent de supprimer respectivement le trait de rappel de gauche ou celui de droite (ou d'en bas et d'en haut sut les cotes verticales). Si le bouton est enfoncé, le trait de rappel est dessiné. Sinon, le trait de rappel n'est pas dessiné. Exemple d'utilisation de la suppression des traits de rappel :
	Ce champ éditable permet de régler la longueur du dépassement des traits de rappel au-delà du trait de cote.

4 - le panneau "REMPLISSAGE"

Le panneau remplissage permet de régler les caractéristiques des remplissages utilisés pour les pochages et les cotes de surface. Un remplissage est doté de 3 caractéristiques :

– le fond

– le contour

– le motif

Le fond

Pour activer le fond d'un remplissage, cocher le case .

Ce panneau règle le fond et le contour des remplissages. Il apparaît seulement si le type "Surface’’ est sélectionné.

	Le fond est constitué d'une couleur. Cliquer avec la touche Alt pour régler la transparence de la couleur.
	Et  d'une brosse (pattern)
	Si le fond est coloré, la couleur peut être transparente.
	Transparent	Opaque

Pour activer le contour d'un remplissage, cocher le case .

Les arêtes d'un contour sont les segments qui joignent les points du contour. Cependant, il n'est pas nécessaire que ces arêtes existent. Certaines ou toutes les arêtes peuvent être absentes.

	Le menu déroulant, qui contient les styles de traits disponibles, permet de choisir un type de trait pour le contour
	Le contour est un surlignage coloré des arêtes.
	Il est dessiné avec une plume d'épaisseur donnée en 1/100 mm
	Si ce bouton n'est pas enfoncé, seules les arêtes existantes seront surlignées. Si ce bouton  est enfoncé, tout le contour est surligné.

Le motif

Les motifs sont des dessins vectoriels utilisés dans les pochages et les cotes de surface. Ils se superposent au fond coloré ou à la brosse pattern.

Ce panneau règle le motif des remplissages. il apparaît uniquement si le type "Surface" est sélectionné.

Pour activer le motif d'un remplissage, cocher le case .

	Le motif est dessiné en couleur à choisir dans la palette affichable avec ce bouton.
	Ce champ éditable permet de régler l'épaisseur de la plume avec laquelle sera tracé le motif.
	Le bouton "Angle" permet d'introduire l'angle formé par l'horizontale et la direction donnée par les 2 derniers nœuds pointés dans le modèle. Le motif peut ainsi être aligné le long d'une des arêtes du remplissage.
	Les motifs sont dessinés par rapport à une origine commune. Ceci assure un collage parfait d'un même motif qui remplirait plusieurs surfaces adjacentes. Si le bouton ci-contre est enfoncé, l'origine du motif du remplissage devient locale au remplissage. Cette origine locale est le premier point de la définition du contour du remplissage. Les motifs dont l’origine est locale sont dessinés plus rapidement.
	Origine commune		Origine locale
	Ce champ éditable permet d'affecter au motif un facteur d'échelle par rapport à sa définition intrinsèque.
	Ech 1/2	Ech 1		Ech 2

Les motifs de 3D Turbo sont strictement compatibles avec les motifs d'AutoCad. Ils sont enregistrés dans le fichier 3DTurbo.pat. Il est possible d'utiliser un ou plusieurs autres fichiers de motifs ou d'enrichir le fichier standard.

Les fichiers de motifs (dont le nom doit se terminer par .pat) doivent être plaçés dans le dossier de support de l' application 3D Turbo. Sur Macintosh, ce dossier est situé dans le domaine utilisateur :

VotreCompte/Bibliothèque/Application Support/3DTurbo

Vous pouvez y placer autant de fichiers . pat que nécessaire. On trouve de nombreux fichiers de motifs sur le Web.

Liste des motifs standards

Structure d'un motif

A l'aide d'un traitement de texte, ouvrir le fichier 3Dturbo.pat , et observer son contenu.

Chaque motif commence par une ligne de titre, suivie de plusieurs lignes de description.

La ligne de titre contient : le nom du motif précédé de *, puis un commentaire précédé d'une virgule.

Nous prendrons comme exemple le motif *Carrés :

*Carrés,Petits carrés alignés

0, 0, 0, 0, 3.175, 3.175, -3.175

90, 0, 0, 0, 3.175, 3.175, -3.175

Chaque ligne de description définit une ligne pointillée répétée à l'infini. La première ligne décrit la composante horizontale, la seconde ligne décrit la composante verticale. L'assemblage des deux produit le motif :

Examinons la première ligne de la définition :

0, 0, 0, 0, 3.175, 3.175, -3.175

La première valeur (0°) donne l'angle d'orientation de la ligne par rapport à l'horizontale.

Les 2 valeurs suivantes (0,0) donnent le décalage en x,y par rapport à l'origine du motif (globale ou locale).

Les 2 valeurs suivantes (0, 3.175) déterminent les déplacements en x, y relativement à la direction de ligne pour la répétition de la définition (ici : 0 le long de la ligne, 3.175 perpendiculairement à la ligne).

Les paires de valeurs suivantes décrivent le pointillé (3.175, -3.175) : valeur positive pour un segment, valeur négative pour un espace.

Ce système, extrêmement simple permet de construire d'innombrables motifs. Etudier les autres définitions pour construire des nouveaux motifs.

Les 2 motifs suivants sont dérivés du motif Carrés par modification de quelques valeurs pour vous aider à mieux comprendre leur signification :

0, 0, 0, 1.5875, 3.175, 3.175, -3.175

90, 0, 0, 1.5875, 3.175, 3.175, -3.175

donne:

45, 0, 0, 1.5875, 3.175, 3.175, -3.175

135, 0, 0, 1.5875, 3.175, 3.175, -3.175

donne :

5 - Le panneau "Hachures"

Les hachures sont des dessins vectoriels linéaires utilisés dans les cotes de type hachures. Les hachures sont en fait des motifs simplifiés qui sont isolés du système de motifs car ils sont utilisés fréquemment. Attention : AutoCad™ ne possède pas ce type de  cote. Ne pas utiliser ce type de cote si votre document doit être exporté en DWG.

Le panneau ci-dessous règle le motif des hachures. Il apparaît uniquement si le type "Hachures" est sélectionné.

	Le menu déroulant, qui contient les styles de traits disponibles, permet de choisir un type de trait pour les hachures (on choisit habituellement le trait continu).
	Le champ éditable permet d'entrer une épaisseur pour les traits de hachure. Cette épaisseur prendra son sens lors de l'impression, car l'écran ne permet pas de visualiser les traits très fins. L'épaisseur est donnée en 1:100mm. Elle est affectée par le différentiel d'échelle entre l'échelle de la vue et l'échelle de dessin des cotes.
	Le bouton ci-contre permet de dérouler la palette et d'affecter une couleur au trait de hachure.
	Les hachures sont généralement dessinées par rapport à une origine commune. Ceci assure un collage parfait d'une même hachure qui remplirait plusieurs surfaces adjacentes. Mais si le bouton ci-contre est enfoncé, l'origine de la hachure devient locale. Cette origine locale est le premier point de la définition du contour à hachurer.
Origine commune			Origine locale
		Le bouton "Angle" permet d'introduire l'angle formé par l'horizontale et la direction donnée par les 2 derniers nœuds pointés dans le modèle. La hachure peut ainsi être alignée le long d'une des arêtes du remplissage.

Attention : l'angle donne la direction de référence du trait. Par rapport à cette direction, les traits de hachure conservent leur angle intrinsèque. Dans l'exemple ci-dessus, l'angle intrinsèque du trait de hachure est de 45°. L'angle de la diagonale est de -33.25°. Pour obtenir un trait parallèle à la diagonale, il faut introduire la formule suivante dans l'angle : (-45 -33.25)

Structure d'une hachure

Une hachure peut être composée de 3 types de traits, répétés à l'infini. Chaque ligne du tableau ci-contre permet de régler le dessin de chaque trait constituant le hachurage. Pour désarmer l'un des traits, mettre toutes les valeurs à zéro.

Le Pas, donné en 1/100 de mm, est la distance de répétition du trait, perpendiculairement à lui-même.

L' Inclinaison, donnée en degrés, est l'angle du trait par rapport à la direction de référence.

L' OrigineX donne de déplacement en x par rapport à l'origine des hachures (globale ou locale).

L' OrigineY donne de déplacement en y par rapport à l'origine des hachures (globale ou locale).

Le Décalage donne le déplacement le long de la ligne, appliqué à chaque répétition de ligne.

Le schéma ci-dessous montre la signification de chaque paramètre :

6 - Le panneau "Désignateurs"

Les désignateurs sont des textes attachés à un graphisme de pointage. Les désignateurs peuvent s'utiliser seuls ou dans des cotes de surface. Le graphisme de pointage est soit une polyligne, soit une courbe Spline tendue.

Ce panneau ci-dessous règle les paramètres graphiques d'un désignateur, son texte se règle dans le panneau des textes.

	La liste déroulante, qui contient les styles de traits disponibles, permet de choisir un type de trait pour le désignateur (on choisit habituellement le trait continu).
	Le champ éditable permet d'entrer une épaisseur pour la polyligne du désignateur. Cette épaisseur prendra son sens lors de l'impression, car l'écran ne permet pas de visualiser les traits très fins. L'épaisseur est donnée en 1:100mm. Elle est affectée par le différentiel d'échelle entre l'échelle de la vue et l'échelle de dessin des cotes.
	Le bouton ci contre permet de dérouler la palette et d'affecter une couleur au trait de la polyligne du désignateur.
	Le menu déroulant ci-contre permet de choisir un graphisme pour l'extrémité du désignateur. Les flèches et les pastilles sont les plus souvent utilisées :
	Ce bouton permet de créer un désignateur polygonal
	Ce bouton permet de créer un désignateur courbe
	Ce bouton permet d'ajouter automatiquement une extrémité horizontale au dernier trait de la polyligne du désignateur :
	Ce bouton permet d'étendre le panneau Désignateur pour accéder à des options complémentaires.

Les options du désignateur

Pour accéder aux options étendues du désignateur :

Cliquer dans le bouton .

Le panneau du désignateur est étendu au panneau d'options supplémentaires :

Réglages des dimensions du graphisme d'extrémité. Toutes les valeurs sont en centièmes de millimètres.

	Ce champ permet de régler la longueur des ailes des flèches.
	Ce champ permet de régler l'angle des ailes des flèches (en degrés).
	Ce champ permet de régler le rayon des pastilles.
	Ce champ permet de régler la longueur des drapeaux et traits d'extrémités.
	Ce champ permet de régler le dépassement du trait de cote au-delà du trait de rappel.
	Ce bouton permet de forcer des valeurs standard dans les champs ci-dessus.

7 - Le panneau "Habillage "

Le panneau habillage permet de régler les attributs graphiques d’une cote de type Texte.

	Ces boutons permettent de choisir le type de contour du texte (Cercle,  Rectangle, Rectangle à bords arrondis, …)
	En cochant cette case, le type de contour choisi ci-dessus est appliqué au texte :
	Ce bouton permet de dérouler la palette et d'affecter une couleur au  de contour du texte.
	Ce champ éditable permet de régler l’épaisseur du trait de contour du texte, en 1/100 de mm.
	Ce champ éditable permet de régler la marge entre le texte et le contour, en 1/100  de mm.
	En cochant cette case, on permet le pochage de la zone intérieure du contour choisi, qu’il soit ou non dessiné :
	Ce bouton permet de dérouler la palette et de choisir la couleur du pochage de la zone intérieure du contour.
	Ce bouton permet de donner la propriété transparence au pochage de la zone intérieure. Appuyer sur la touche Option ( alt ⌥)  et cliquer dans le bouton ci-dessus pour régler la transparence. Attention : certaines imprimantes n’impriment pas les transparences.
	Cocher cette case pour que le pochage soit un motif coloré. À défaut, le pochage est une couleur pleine. Cliquer sur le bouton du motif pour choisir un motif.

Définir l’image par Glisser-Déposer ici# Choisir une image sur disque# Rotation de l’image# Echelle à appliquer à l’image originale# Détourer l’image par la liste des points de la cote# La taille de l’image ne suit pas l’échelle des cotations# Rotation et échelle sur le centre de l’image# Nom de l’image# Rendre une couleur transparente# Choisir la couleur transparente dans la palette# Choisir la couleur transparente sur l’écran# Surligner le contour# Type de surlignage# Epaisseur du surlignage (1/100 mm)# Couleur de surlignage#

8 - Le panneau "IMAGE"

	Ce panneau montre l’image utilisée dans le style de cote image. Pour changer cette image, Glisser-Déposer une image depuis la fenêtre de la Collection d’images ou depuis l’album, ou utiliser le bouton Choisir….
	Ce bouton permet de choisir une image sur le disque. Si elle n’est pas déjà dans la Collection, elle y est ajoutée automatiquement. Un document PDF peut être utilisé dans une cote image (sa page n° 1 s’il est multi-pages)
	Cocher cette case pour que les points de la cote (s‘ils sont au nombre de 3 ou plus) détourent l’image.
	Cocher cette case pour que la taille de l’image reste identique quelle que soit l’échelle du plan.
	Cocher cette case pour que le centre de rotation de l’image soit le centre de l’image. À défaut, le centre de rotation est le premier point de la cote.
	Entrer dans ce champ l’angle de rotation de l’image. Le centre de rotation est soit le premier point de la cote, soit le centre de l’image, l’image pouvant être décalée par rapport à son point d’accroche.
	Entrer dans ce champ une valeur d’échelle entre 0 et N, (mais pas 0). Ce coefficient est appliqué à l’image avant toute autre manipulation. Permet de réduire ou d’agrandir une image.
	Cocher cette case pour dessiner un filet autour de l’image ou autour de son détourage.
	La liste déroulante, qui contient les styles de traits disponibles, permet de choisir un type de trait pour le filet de contour.
	Ce champ éditable règle l ‘épaisseur du filet de contour, en 1/100 mm.
	Ce bouton permet de dérouler la palette et de choisir la couleur du filet de contour.
	Ce bouton permet d’indiquer qu’on souhaite rendre l‘image transparente              Opaque                                 Transparente
	Ce bouton permet de dérouler la palette et d’y choisir le coefficient de transparence.

9 – GERER LES STYLES DE COTE

Les styles de cotes peuvent être mémorisés pour un usage ultérieur.

Un style mémorisé est doté d’un nom et d’une appartenance (Système ou Modèle).

Un style appartenant au Système sera enregistré dans les préférences de 3D Turbo et sera disponible dans toutes les sessions ultérieures

Un style appartenant au Modèle sera enregistré dans le document et ne sera disponible que lorsque le document est ouvert.

Un style mémorisé peut être :

– Réactivé comme style courant

– Utilisé en tout ou partie comme critère pour sélectionner des cotes.

Enregistrer un Style de Cote

À tout moment, il est possible de mémoriser un style de cote soit dans 3D Turbo, soit dans le document en cours.

	Pour mémoriser le style affiché dans la fenêtre de style de cotation, dérouler le menu situé dans le panneau de prévisualisation du style. Choisir la rubrique Enregistrer ce Style…
	Le dialogue ci-contre est présenté. Donner un nom au style et cocher le bouton Système ou Modèle, selon l’appartenance désirée pour ce style. Cliquer dans le bouton Créer. Le style est ajouté aux styles enregistrés

Choisir un Style de Cotation#

Activer un Style de Cote

Pour activer un style enregistré, 2  méthodes sont possibles :

1) Dérouler le menu  de la fenêtre d’édition des styles :

Le bas du menu affiche les styles « Système » puis les styles « Modèle » Sélectionner le style désiré. Il est immédiatement affiché dans la fenêtre de style. Il devient le Style Courant.

2) Dérouler le menu  de la barre des Outils de Cotation :

Cet outil permet d’activer un style puis de poser une cote tout en gardant la fenêtre des styles fermées. Style Courant  permet d’utiliser le style actuellement actif dans la fenêtre de style. Sélectionner un style dans le menu. Ce style est activé. La fenêtre de style, si elle est ouverte, est immédiatement rafraîchie. Utiliser les rubriques en bas du menu pour gérer aisément les styles et Afficher / Masquer les poignées.

stylemanager#

Gérer les Styles de Cote

Pour Gérer les styles enregistrés, dérouler le menu  et choisir la rubrique Gérer les Styles… Le Dialogue suivant est présenté :

Ce dialogue permet de :

- Visualiser des Styles

- Ajouter ou Insérer des Styles

- Dupliquer des Styles

- Effacer des Styles

- Remplacer des Styles

- Modifier l’appartenance des Styles

- Modifier l’organisation des Styles

- Enregistrer et Charger des Styles en fichiers .sty

Toute modification des Styles implique que le cadenas de sécurité soit ouvert.

Pour ouvrir le cadenas de sécurité, cliquer sur ce cadenas : ->

Valider définitivement les modifications en cliquant sur le bouton OK.

Abandonner toutes les modifications en cliquant sur le bouton Annuler.

Visualiser un Style

Pour visualiser un style :

Si le cadenas est fermé, double cliquer sur le style souhaité dans la liste.

Si le cadenas est ouvert, sélectionner le style souhaité et cliquer dans

Le style est affiché dans la zone de prévisalisation de l’Editeur de Style :

 Ce style est également transféré dans l’Editeur et devient le Style Courant.

NOTA : le Style Courant peut être modifé dans l’éditeur à tout moment, même lorsque le Gestionnaire est ouvert !.

Ajouter un Style

Pour  ajouter le Style Courant  à la liste :

- Ouvrir le Cadenas,

- Choisir l’option d’appartenance « Système » ou « Modèle » ,

- Cliquer sur le bouton .

Le Style Courant est ajouté à la fin de la liste des Styles correspondant à l’appartenance sélectionnée.

Un nom par défaut est attribué à ce nouveau style :

- « New Linear »  pour les cotes de type Linéaire

- « New Surface » pour les cotes de Surface, Volulme et Hachure

- « New Angle » pour les cotes d’Angle

- « New Text » pour les cotes de Texte

- « New Image » pour les cotes Image

Le nom est immédiatement éditable mais peut être modifié ultérieurement. Voir ci-après.

La position de ce nouveau style dans la liste pourra être modifiée ultérieurement. Voir ci-après.

Insérer un Style

Pour insérer le Style Courant avant ou après un style de la liste (Style de Référence) :

- Ouvrir le Cadenas,

- Sélectionner le Style de Référence,

- Choisir l’option d’appartenance « Système » ou « Modèle » ,

- Cliquer sur le bouton pour insérer Après ou sur le bouton pour insérer Avant.

Le nom est immédiatement éditable mais peut être modifié ultérieurement. Voir ci-après.

La position de ce nouveau style dans la liste pourra être modifiée ultérieurement. Voir ci-après.

Dupliquer un Style

Pour dupliquer un style de la liste :

- Visualiser le style souhaité. Il devient le Style Courant.

- Insérer un nouveau style.

Effacer un Style

Pour effacer un style de la liste :

- Ouvrir le Cadenas,

- Sélectionner le Style à effacer,

- Cliquer sur le bouton  .

Renommer un Style

Pour renommer un style de la liste :

- Ouvrir le Cadenas,

- Double cliquer sur le style à renommer dans la liste.

Le nom devient éditable avec toutes les fonctions standard d’édition.

Remplacer un Style

Pour remplacer un style de la liste par le Style Courant :

- Ouvrir le Cadenas,

- Sélectionner le Style à remplacer. Il doit être de type identique au celui du Style Courant. Par exemple, il n’est pas possible de remplacer un style Linéaire par un style Surfacique.

- Cliquer sur le bouton  .

Modifier l’Organisation des Styles

Pour modifier l’ordre de la liste des Styles :

Cliquer/Draguer un style de la liste et le repositionner à l’endroit voulu dans la liste en suivant l’indication du widget bleu

	Dans l’exemple ci-contre, le style «Horiz Standard AutoCad» sera repositionné entre « Pochage Terrain» et «Hachures 45 » L’appartenance de ce style ne sera pas modifiée puisqu’il reste dans sa liste ;
	Dans l’exemple ci-contre, le style «espace professionnel » sera repositionné au début de la liste des styles Sytème. L’appartenance de ce style sera également modifiée puisqu’il change de liste. Le déplacement d’une liste à l’autre n’est autorisé que si le Cadena est ouvert.

Modifier l’Appartenance d’un Style

Pour modifier l’appartenance (Système ou Modèle) d’un style  :

- Ouvrir le Cadenas,

- Procéder par Cliquer/Glisser comme ci-dessus en déplaçant le style souhaité d’une liste à l’autre.

ou

- Sélectionner le Style concerné,

- Cliquer  dans l’option d’appartenance « Système » ou « Modèle ».

Filtrer l’Affichage des Styles

Les styles apparaissent dans la liste uniquement si leur type est coché dans les options d’ affichage Les styles dont le type est décoché dans les options d’affichage ne sont pas visibles dans la liste. Pour visualiser tous les styles (et cocher automatiquement toutes les cases) cliquer sur le bouton « Tous »

Enregistrer les Styles

Pour enregistrer la liste des Styles dans un fichier .sty, cliquer sur le bouton Enregistrer…

Charger des Styles

Pour recharger une liste de style à la suite des styles déjà existants, cliquer sur le bouton Charger des Styles…

Fusionner les Styles d’un Document

Pour fusionner les styles de cotes d’un document sur disque avec ceux du document en cours, dérouler le menu  et choisir la rubrique Fusionner les Styles…

Le dialogue de navigation est présenté. Choisir le document désiré ou Annuler.

Si ce document contient des Styles de cotes (évidemment de type Modèle), ces styles sont ajoutés aux styles du document courant.

Fichiers de Styles

Les fichiers de style (dont le nom doit se terminer par .sty) peuvent être plaçés dans le dossier de support de l' application 3D Turbo. Sur Macintosh, ce dossier est situé dans le domaine utilisateur :

VotreCompte/Bibliothèque/Application Support/3DTurbo

Vous pouvez y placer autant de fichiers .sty que nécessaire.

Les styles résidant dans ces fichiers sont automatiquement chargés au démarrage de 3D Turbo.

Sélectionner par un  Style

Voir le paragraphe Sélectionner par le Style

Créer une Cote# Créer une Cote sur Sélection#

4 - Création des cotations

Les cotations de 3D Turbo sont asservies aux points du modèle. À quelques exceptions près (signalées dans les paragraphes concernés), on ne peut coter que des points du modèle. Pour saisir les points, on aura avantage à se servir des magnétisations et du modifieur "Au point le plus proche" (Alt + Cmd)

1 - Création interactive d'une cote linéaire

Les cotes linéaires sont les cotes de type : Horizontale, Verticale, Réelle

Pour créer une cote linéaire de manière interactive :

Choisir un type de cote linéaire dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur chaque point à coter. Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée.

Positionner le trait de cote à l'endroit souhaité et cliquer.

2 - Créer une cote linéaire sur la sélection

Les cotes linéaires sont les cotes de type : Horizontale, Verticale, Réelle

Pour créer une cote linéaire sur une sélection :

Sélectionner les points à coter dans un ordre adéquat par rapport au type de cote envisagé.

Choisir un type de cote  linéaire dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Positionner le trait de cote à l'endroit souhaité et cliquer.

3 - Création interactive d'une cote projetée

Les cotes projetées permettent de coter dans n'importe quelle direction

Pour créer une cote projetée de manière interactive :

Choisir un type de cote  projetée dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur chaque point à coter. Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée.

Cliquer sur le premier point de la direction de la cote, puis cliquer sur le second point de la direction de la cote (ces 2 points n'ont pas besoin d'exister dans le modèle).

Positionner le trait de cote à l'endroit souhaité et cliquer.

La cote est posée et mesurée dans la direction indiquée.

4 - Création d'une cote projetée sur la sélection

Pour créer une cote projetée sur une sélection :

Sélectionner les points à coter dans un ordre adéquat par rapport à la direction de cotation envisagée.

Choisir un type de cote projetée dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer sur le premier point de la direction de la cote, puis cliquer sur le second point de la direction de la cote (ces 2 points n'ont pas besoin d'exister dans le modèle).

Positionner le trait de cote à l'endroit souhaité et cliquer.

La cote est posée et mesurée dans la direction indiquée.

5 - Création interactive d'une cote à référence

Les cotes à référence sont les cotes de type : Référence Horizontale, Référence Verticale.

Pour créer une cote à référence de manière interactive :

Choisir un type de cote à référence dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur chaque point à coter, en commençant par le point de référence. Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée.

Positionner le premier trait de cote à l'endroit souhaité et cliquer.

Positionner le second trait de cote à la distance souhaitée du premier trait.

L'intervalle ainsi créé sera utilisé pour poser automatiquement tous les autres traits de cotes.

Cliquer pour poser les cotes.

Chaque cote posée est une cote indépendante, de type horizontal ou vertical selon le type de référence choisi.

6 - Création d'une cote à référence sur sélection

Pour créer une cote à référence sur une sélection :

Sélectionner les points à coter dans un ordre adéquat par rapport au type de cote envisagé.

Le premier point de la sélection sera le point de référence.

Choisir un type de cote à référence dans la fenêtre de paramétrage des cotes

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Positionner le premier trait de cote à l'endroit souhaité et cliquer.

Positionner le second trait de cote à la distance souhaitée du premier trait.

L'intervalle ainsi créé sera utilisé pour poser automatiquement tous les autres traits de cotes.

Cliquer pour poser les cotes.

Chaque cote posée est une cote indépendante, de type horizontal ou vertical selon le type de référence choisi.

7 - Création interactive d'une hachure

Pour créer une hachure de manière interactive :

Choisir un type de cote hachure dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur chaque point du contour à hachurer ou sélectionner le contour avec l’outil « Sélectionner par le Contour »

Il n'est pas nécessaire que les points soient reliés par des segments. Il n'est pas nécessaire de fermer le contour.

 Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée.

La poignée de sélection est posée près du premier point du contour. Il est possible de la repositionner à un autre endroit.

Hachurage de contour avec îlots :

Pour hachurer un contour contenant des îlots :

Utiliser la fonction de Sélection d’une Surface à Trous ( )

ou

Procéder comme dans l'exemple ci-dessous. Il est permis d'introduire des points doubles dans le contour, ce qui permet de fermer les îlots, de sauter au contour de l'îlot suivant, puis de revenir à l'îlot précédent et finalement de terminer le contour initial.

8 - Création d'une hachure sur la sélection

Pour créer une hachure sur la sélection :

Sélectionner les points du contour à hachurer dans l'ordre adéquat. Le premier point de la sélection sera le point de référence.

Choisir un type de cote hachure dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur chaque point du contour à hachurer.

Il n'est pas nécessaire que les points soient reliés par des segments. Il n'est pas nécessaire de fermer le contour.

Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée. La hachure est posée immédiatement.

La poignée de sélection est posée près du premier point du contour. Il est possible de la repositionner à un autre endroit.

Pour hachurer un contour contenant des îlots, utiliser la création interactive de hachure.

9 - Création interactive d'un remplissage (pochage)

Pour créer un remplissage (pochage) de manière interactive :

Choisir un type de cote Surface dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà. Ne pas oublier de vider tout le texte.

Cliquer dans l'icône

Cliquer successivement sur chaque point du contour à remplir, ou sélectionner le contour avec l’outil « Sélectionner par le Contour »

Il n'est pas nécessaire que les points soient reliés par des segments. Il n'est pas nécessaire de fermer le contour.

Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée.

La poignée de sélection est posée près du premier point du contour. Il est possible de la repositionner à un autre endroit.

Remplissage de contour avec îlots :

Pour remplir un contour contenant des îlots :

Utiliser la fonction de Sélection d’une Surface à Trous ( )

ou

Procéder comme dans l'exemple ci-dessous. Il est permis d'introduire des points doubles dans le contour, ce qui permet de fermer les îlots, de sauter au contour de l'îlot suivant, puis de revenir à l'îlot précédent et finalement de terminer le contour initial.

10 - Création d'un remplissage (pochage) sur la sélection

Pour créer un remplissage sur la sélection :

Sélectionner les points du contour à remplir dans l'ordre adéquat. Le premier point de la sélection sera le point de référence.

Choisir un type de cote Surface dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur chaque point du contour à remplir.

Il n'est pas nécessaire que les points soient reliés par des segments. Il n'est pas nécessaire de fermer le contour.

Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée.

La poignée de sélection est posée près du premier point du contour. Il est possible de la repositionner à un autre endroit.

Pour remplir un contour contenant des îlots, utiliser la création interactive d'un remplissage

11 - Création interactive d'une cote de surface

Pour créer une cote de surface de manière interactive :

Choisir un type de cote Surface dans la fenêtre de paramétrage des cotes

Composer un style de cote s'il ne l'est pas déjà. Ne pas oublier d'introduire le méta-caractère \M dans le texte. La cote peut être enjolivée par un remplissage et un désignateur.

Cliquer dans l'icône

Cliquer successivement sur chaque point du contour à coter. Il n'est pas nécessaire que les points soient reliés par des segments. Il n'est pas nécessaire de fermer le contour. Pour terminer la liste des points, faire un clic long sur de dernier ou appuyer sur la touche Entrée. Le remplissage est posé immédiatement.

Si on ne désire pas de désignateur, faire un clic long à l'endroit où le texte de la cote sera posé.

Si on désire un désignateur, faire un clic court à l'endroit où le désignateur devra commencer, puis cliquer successivement les points de la polyligne du désignateur. Terminer par un clic long ou par la toucher Entrée.

Le texte de la cote sert de poignée de sélection.

Il est possible de la repositionner à un autre endroit.

Surface d'un contour avec îlots :

Pour coter un contour contenant des îlots :

Utiliser la fonction de Sélection d’une Surface à Trous ( ) ou les fonctions Booléennes 2D sur Polygones.

ou

Procéder comme dans l'exemple ci-dessous. Il est permis d'introduire des points doubles dans le contour, ce qui permet de fermer les îlots, de sauter au contour de l'îlot suivant, puis de revenir à l'îlot précédent et finalement de terminer le contour initial.

La surface mesurée est bien celle du contour extérieur, diminuée de la somme des surfaces des îlots.

12 - Création d'une cote de surface sur la sélection

Pour créer une cote de surface sur la sélection :

Sélectionner les points du contour à coter dans l'ordre adéquat. Le premier point de la sélection sera le point de référence.

Choisir un type de cote Surface dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà. Ne pas oublier d'introduire le méta-caratère \M dans le texte. La cote peut être enjolivée par un remplissage.

Cliquer dans l'icône

Si on ne désire pas de désignateur, faire un clic long à l'endroit où le texte de la cote sera posé.

Si on désire un désignateur, faire un clic court à l'endroit où le désignateur devra commencer, puis cliquer successivement les points de la polyligne du désignateur.

 Terminer par un clic long ou par la toucher Entrée.

Le texte de la cote sert de poignée de sélection. Il est possible de la repositionner à un autre endroit.

Pour coter un contour contenant des îlots, utiliser la création interactive d'une cote de surface.

13 - Création d’une cote d’angle à 4 points

Pour créer une cote d’angle à 4 points de manière interactive :

Choisir le type de cote Angle dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur chaque point formant les 2 bords de l’angle à coter, ou cliquer successivement sur les vecteurs formant les 2 bords de l’angle à coter. Puis cliquer dans le quadrant qui doit recevoir l’arc de cote.

- 1 - premier bord	- 2- deuxième bord	- 3 - position de l’arc

L’arc de cote peut être posé dans l’un ou l’autre des 4 quadrants formés par les 2 bords de l’angle, même si les 2 bords de l’angle ne s’intersectent pas. Il n’est pas nécessaire que les vecteurs délimitant l’angle existent. Seuls les 4 points sont utiles.

Les traits de rappels sont  dirigés soit vers le sommet de l’angle, soit vers les points de l’angle selon la position de l’arc de cote et la norme ISO. Ils sont supprimés si l’arc de cote est sur un bord de l’angle.

14 - Création d’une cote d’angle à 4 points sur une sélection

Pour créer une cote d’angle à 4 points sur une sélection :

Choisir le type de cote Angle dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Constituer une sélection de 4 points dans l’ordre indiqué sur la figure ci-dessous (1) (2) (3) (4), les points 1 et 2 sur un bord de l’angle et les points 2 et 3 sur l’autre bord.

Les points (2) et (4) peuvent être confondus ou identiques. Ils doivent exister au préalable.

Cliquer dans l'icône

Puis cliquer dans le quadrant qui doit recevoir l’arc de cote.

L’arc de cote peut être posé dans l’un ou l’autre des 4 quadrants formés par les 2 bords de l’angle, même si les 2 bords de l’angle ne s’intersectent pas. Il n’est pas nécessaire que les vecteurs délimitant l’angle existent. Seuls les 4 points sont utiles.

15 - Création d’une cote d’angle à 3 points

Pour créer une cote d’angle à 3 points de manière interactive :

Choisir le type de cote Angle 3 points dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Cliquer dans l'icône

Cliquer successivement sur le sommet de l’angle puis sur les 2 autres points formant les bords de l’angle à coter, puis cliquer dans le quadrant qui doit recevoir l’arc de cote.  Les points doivent exister au préalable.

- 1 - Sommet de l’angle	- 2 - deuxième point	- 3 - troisième point

		Une cote d’angle à 3 points mesure l’angle interne ou externe délimité par les 3 points.
- 4 - Arc de cote intérieur ou extérieur

	L’arc de cote ne peut être posé qu’à l’intérieur ou à l’extérieur de l’angle. Il n’est pas nécessaire que les vecteurs délimitant l’angle existent. Seuls les 3 points sont utiles.
	Les traits de rappel sont toujours tracés (sauf si le style décide du contraire) vers les 2 points limitant l’angle.

16 - Création d’une cote d’angle à 3 points sur une sélection

Pour créer une cote d’angle à 3 points sur une sélection :

Choisir le type de cote Angle 3 Points dans la fenêtre de paramétrage des cotes.

Composer un style de cote s'il ne l'est pas déjà.

Constituer une sélection de 4 points dans l’ordre indiqué sur la figure ci-dessous (1) (2) (3), les points 2 étant le sommet de l’angle.

Cliquer dans l'icône

Puis cliquer dans le quadrant qui doit recevoir l’arc de cote.

L’arc de cote ne peut être posé qu’à l’intérieur ou à l’extérieur de l’angle. Il n’est pas nécessaire que les vecteurs délimitant l’angle existent. Seuls les 3 points sont utiles. Les traits de rappel sont toujours tracés (sauf si le style décide du contraire) vers les 2 points limitant l’angle.

17 - Création interactive d'un désignateur

Pour créer un désignateur de manière interactive :

Choisir un type de cote Texte dans la fenêtre de paramétrage des cotes

Composer un style de cote s'il ne l'est pas déjà. Renseigner le texte.

Cliquer dans l'icône

Faire un clic long sur le point de départ du désignateur

puis

 Cliquer successivement sur les points de la polyligne format le désignateur. Le nombre de points n'est pas limité. Les points n'ont pas besoin d'exister dans le modèle. Terminer par un clic long ou par la touche Entrée. Selon l'orientation de la polyligne, le texte est posé à droite ou à gauche automatiquement

Toutes sortes de désignateurs, des plus normalisés aux plus exotiques peuvent être créés :

18 - Création d'un bloc de texte

Pour créer un bloc de texte :

Choisir un type de cote Texte dans la fenêtre de paramétrage des cotes

Composer un style de cote s'il ne l'est pas déjà.

 Renseigner le texte (le texte peut être mono ou multi-lignes). Étendre si besoin la zone de saisie à l’aide de son triangle d’agrandissement.

Cliquer dans l'icône

Faire un clic court à l'endroit ou l'on désire positionner le texte. En choisissant la justification (à gauche, centré, à droite) et le cadrage (en haut, au milieu, en bas, au centre, à gauche, à droite), le texte se positionne relativement au point cliqué. Le point n'a pas besoin d'exister dans le modèle. S'il n'existe pas, il est créé.

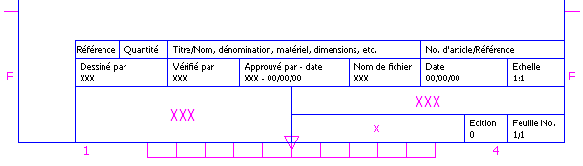

Les textes servent également à composer des cartouches de plan :

19 - Alignement d'un bloc de texte

Sélectionner le point d’accroche de la cote de Texte.
Activer le magnétisme « Parallèle à un Vecteur »
Enclencher une fonction de rotation interactive
Toucher un vecteur dans la direction désirée et cliquer.
Le Texte s’aligne parfaitement sur la direction.

20 - Création interactive d'une cote image

NOTA : Les cotes images sont devenues obsoletes depuis l’introduction des Mises en Page.

Il est fortement recommandé de ne plus utiliser les cotes images, avantageusement  remplacées par des Vues dans les Mises  en Page.

De plus , les types de documents que l’on peut insérer dans une Mise enPage vont au delà des simples images.

Pour créer une cote image :

Choisir un type de cote image dans la fenêtre de paramétrage des cotes

Composer un style de cote image s'il ne l'est pas déjà.

Cliquer dans l'icône

Faire un clic long à l'endroit où l'on désire situer l‘image. Si aucun point n’existe à cet endroit, un nouveau point libre est créé automatiquement.

Ou

Faire une série de clics courts qui décrivent un polygone, soit par magnétisme sur des points existants, soit librement. Ce polygone sera utilisé pour détourer l’image si « Détourage » est coché dans le style. Sinon l’image sera posée près du premier point.

Terminer par un clic long ou par la touche Entrée.

Ce type de Cote ne devrait être que rarement utilisé.  Le système des Vues dans les Mises en Page remplace avantageusement les cotes  Image.

21 - Création d'une cote image sur la sélection

Pour créer une cote image sur la sélection :

Sélectionner les points du contour dans l'ordre adéquat. Le polygone formé par la sélection sera utilisé pour détourer l’image si « Détourage » est coché dans le style. Sinon l’image sera posée près du premier point.

Cliquer dans l’icône       -->

Pour changer la position de l’image dans son détourage, voir  ici

22 - Création d'une cote image avec la Collection

Pour créer immédiatement une cote image dans la vue courante, Glisser-Déposer une image de la Collection dans la fenêtre de travail ou sur la  feuille d’une Mise en Page.

Si aucun point n’est sélectionné au moment du Glisser-Déposer, un nouveau point est créé dans le calque courant à l’endroit du Déposé, et  l’image de la cote est accrochée à ce point par son coin  haut gauche.

Si un seul point est sélectionné, l’image est accrochée à ce point.

Si plusieurs points sont sélectionnés, formant un contour, l’image est détourée par ce contour.

Si le style courant est le style « Image » dans la fenêtre des Styles de Cote, la cote est posée avec les attributs courants de ce style. Si le style courant est un autre style, la cote est posée avec les attributs standard et le style « Image » est affiché.

23 - Créer une cote sur une vue perspective

Il est tout à fait possible de coter sur une vue en perspective. Seules les cotes réelles, les remplissages, les désignateurs et les textes sont autorisés en perspective. Procéder comme pour une cote sur une vue en plan, mais sur la vue perspective :

En perspective, les cotes sont posées dans le plan de la grille courante. On veillera donc à ce que le grille soit correctement orientée dans l’espace au moment de la pose d’une cote pour maîtriser l’orientation du trait de cote et des traits de rappel. Le chapitre 7 – « Se repérer dans l’espace » explique les manipulations de la grille.

Les  illustrations  (1) à (6 ) ci-dessous montrent quelques exemples de la pose d’une cote linéaire réelle avec diverses orientations de grille au moment de la pose.

Les  magnétismes sur grille et sur points peuvent être utilisés pour fixer le point de passage de la ligne de cote ( exemple (6) ).

Sur les cotes en perspective, la hauteur des textes est invariante quel que soit le zoom de la vue.  Noter que la position des textes peut changer avec la perspective. On choisira donc le point de vue avant de créer les cotes.

(1)	(2)
(3)	(4)
(5)	(6)

24 – Cotation de Volume

Les Cotes de Volume se posent habituellement sur une vue en Pespective (voir  ci-dessus) .

Pour  créer une Cote de Volume :

· Sélectionner  le style « Surface / Volume »

· Désactiver les éléments graphiques (Pochage, motif, contour)

· Introduire le méta-caractère \V  et/ou \v dans le texte de la cote, au lieu de  \M ou \m

· Cliquer dans l'icône   pour poser la cote sur la vue.

Lorsque la sélection à coter contient plusieurs objets disjoints,  la mesure délivrée est  le volume cumulé de tous les objets. Cettes disposition est  très pratique pour  obtenir une cote globale  en plus de cote individuelles sur chaque sous-ensemble.

Le volume des Objets non mesurables est remplacé par ??? dans le texte de la cote.  En cas de mesure globale de plusieurs sous-objets, le volume délivré ne comprend PAS le volume des sous-objets erronés.

2 cas sontà considérer :  les volumes sont pleins ou creux

Volumes Pleins

La mesure des volumes pleins n’exige aucune condition particulière, sauf qu’ils soient totalement clos. Le sens des normales aux faces est indifférent à la mesure des volumes fermés  pleins (non creux).

Exemples de  cotation de Volumes Pleins :

Volumes Creux

Le système mesure également le volume des objets creux.

Un volume creux est constitué d’une peau externe et de une ou plusieurs peaux internes dénommées « cavités »

Le nombre de cavités internes peut être quelconque. Néanmoins ce type d’objet doit répondre aux règles des objets solides quant à ses normales aux faces :

– La peau externe doit avoir ses normales tournées vers l’intérieur,

– Les cavités doivent avoir leurs normales tounées vers l’extérieur.

En choissant judicieusement  la liste des points constitutifs des volumes, on peut coter tous les  ingrédients d’un volume creux

	Cotation Rapide# Coter rapidement les Vecteurs de la Sélection#
	25 – Cotation Rapide

Pour poser des cotes réelles simplifiées sur tous les vecteurs sélectionnés :

· Sélectionner les éléments à coter,

· Choisir une police hauteur et couleur de caractères dans la fenêtre de Style,

· Insérer les méta-caractères de mesure souhaités,

· Cliquer dans l'icône  avec le bouton droit, ou avec le bouton gauche et la touche alt.

Ces cotées peuvent être ultérieurement modifiées selon le besoin.

Cotation topograhique#

26 – Cotation Topographique

Si on dispose d’un relevé topographique en provenance d’un géomètre, ce relevé se présente, en principe, sur la forme d’un fichier nuage de points 2D portant chacun une cote de texte spécifiant sa cote altimétrique Z. Il est alors possible de former un terrain automatiquement à partir de ce relevé.

Sélectionner toutes les cotes topographiques et  faire un clic droit sur l’une d’elles pour dérouler le menu contextuel des Cotes, puis choisir « Forcer le Z des Points Topo »

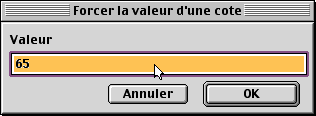

La cote Z des points d’ attache est forcée à la valeur du texte de la cote !.

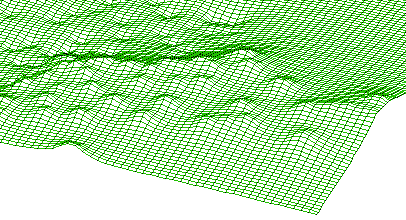

Il suffit alors d’appliquer la fonction « Thermoformage - Terrain » ou une triangulation de Delaunay sur cette liste de points

 5 – COTATION DIFFERENTIELLE

La Cotation Différentielle est un outil d’assistance à la création ou au redressement  de Plans à partir de relevés réalisés sur le terrain.

La Cotation Différentielle est une méthode de cotation qui mesure la différence entre la valeur réelle d’une dimension et une valeur de rérérence, et compare cette différence à une valeur prédéfinie (appelée le Résidu ).

Selon que cette différence est supérieur ou inférieure au résidu, c’est à dire que la cote est trop courte ou trop longue,  la cote est affichée dans une couleur différente,

Les Cotes dans la tolérance sont affichée dans la couleur du style de leur texte.

Le système d’affichage est dynamique et interactif, Toute modification interactive de la géométrie ou de la valeur de résidu acceptable modifie immédiatement  l’affichage des cotes concernées.

Ce système est conçu pour faciliter la mise au point des dessins  de relevés effectués par mesure sur le terrain ou par triangulation. En effet, l’expérience montre que la précision des relevés est très variable selon l’habileté du manipulateur ou la précision des appareils de relevé.

La Cotation Différentielle fontionne sur tous les types de cote produisant une mesure, c’est à dire les cotes linéaires, angulaires, surfaciques et volumiques.
Son usage est plus logique pour les cotes linéaires de type Réelles,

Elle fonctionne aussi avec la cotation rapide.

1 - Création d'une Cote Différentielle

Pour  créer une cote différentielle, il faut insérer dans son texte de cote, et dans l’ordre :

- Le meta-caractère \M  qui mesure la valeur réelle de la cote

- Le meta- caractère \[Ref]\Rn  en éditant le valeur de Ref et la valeur de n

La valeur de Référence :

La valeur de référence \[xxx]  doit être proche de la valeur attendue de la cote (ex : la valeur d’un relevé).
elle peut être une constante, une constante avec spécifieur d’unité, une variable ou une formule répondant à la syntaxe de la calcultatrice intégrée.

Si la référence est une constante sans spécifieur d’unité, elle est considérée comme exprimée dans l’unité du modèle..

Si la valeur de référence ne peut pas être déterminée, l’affichage de la cote ne sera pas différentiel et la cote affichera un message d’erreur  « Bad Ref » :

La valeur de Résidu:

La valeur de résidu \Rn (avec n= 1, 2, 3, 4, ou 5) représente une variable permanente que l’on trouve dans l’Editeur de Variables .

5 variables système R1 à R5, paramétrables par l’opérateur donnent 5 possibllités de tolérance différentes ;

On peut donc affecter à chaque variable R1…R5  une valeur différente correspondant à diverses tolérances possibles dans un projet.

Les valeurs de résidus sont toujours exprimées dans l’unité du modèle.

Montrer/Masquer les Cotes Différentielles#

2 – Affichage des Cotes Différentielles

Pour activer l’affichage des Cotes Diffrentielles

– Appuyer sur le bouton   (Interface) ou dans son équivalent dans la fenêtre de Style des Cotations

–

Si l’affichage n’est pas actif, les Cotes sont affichées normalement.

Colorisation des Cotes Différentielles

La colorisation des cotes différentielles se fait à  l’aide de 2 couleurs au choix:

	Couleur pour les cotes en dessous de leur tolérance, à choisr dans la palette.
	Couleur pour les cotes au  dessus de leur tolérance, à choisr dans la palette.

Exemple de Plan coté avec Cotes Différentielles affichées ou non :

3 – Résolution des Cotes Différentielles

La Résolution des Cotes Différentielles est un ensemble d’opérations qui consistent à ramener dans leur tolérance les cotes qui n’y sont pas. Ces opérations sont à l’appréciation  de l’opérateur. Néanmoins 3D Turbo fournit 2 fonctions qui permettent d’approcher rapidement la résolution ;

Créer Noeuds idéaux des Différentielles sélectionnées#

         3-1 Création des Points Idéaux

Les point idéaux sont les points théoriques issus de la valeur de référence d’une cote différentielle.

Chaque cote à 2 points idéaux situés soit à l’intérieur de la cote si elle trop longue, soit à l’extérieur si elle est rop courte.

Pour créer les Points idéaux d’une cote différentielle:

– Sélectionner la cote

– Cliquer dans l’icône

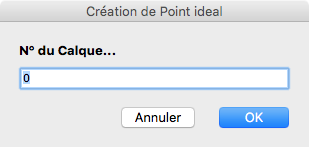

- Choisir le calque dans lequel seront créés les points

En déplaçant une extrémité d’une cote différentielle sur son point idéal, on résoud l’imprécision.

En observant les points idéaux de cotes voisines, on peut résoudre les imprécisions de proche en proche .

En situation réelle, les point idéaux peuvent être proches des points mesurés et difficiles à voir. Zoomer alors fortement pour les  distinguer.

Résoudre une triangulation imprécise#

         3-2 RESOLUTION DES TRIAngulations

Si 2 Cotes Différentielles adjacentes, de type Réelle, partagent un point commun, il est possible de résoudre  l’imprécision car elle forment une triangulation.

Pour résoudre des triangulation imprécises :

– Sélectionner 2 cotes différentielles adjacentes de type Réelle

– Cliquer dans l’icône

Triangulation Imprécise

Triangulation résolue

Créer le Noeud idéal d’une Triangulation imprécise#

         3-3 Point idEaL D’UNE TRIAngulation

Pour créer le Point Idéal d’une triangulation imprécise :

– Sélectionner 2 cotes différentielles adjacentes de type Réelle

– Cliquer avec le bouton droit dans l’icône

– Choisir le calque dans lequel seront créés les points

En combinant les Points idéaux de cotes linaires et d’une triangulation, on obtient un panel de points offrant une possibilité de moyennage, pour approcher plus rapidement la solution.

6 – COTATION ANNOTATIVE

La Cotation Annotative permet de typer certaines cotes pour qu’elles ne s’affichent qu’à certaines échelles de Vue.

Il existe 4 types de Cotes :

- Les Cotes Permanentes, qui s’affichent à toutes les échelles de Vue,

- Les Cotes Annotatives, qui ne s’affichent qu’à une certaine échelle de Vue,

- Les Cotes Annotatives Inverses, qui ne s’affichent pas à une certaine échelle de Vue

- Les Cotes Annotatives sur Plage d’échelles, qui ne s’affichent que dans ou hors un certaine plage d’échelles de Vue.

Rendre Annotatives les Cotes sélectionnées#

1 - Rendre  Annotatives les Cotes Sélectionnées

Pour donner l’état Annotatif à une sélection de Cotes :

- Sélectionner les Cotes désirées

- Afficher la Vue courante à l’échelle souhaitée

- Cliquer dans l’icône

Ou

Utiliser le menu Vues / Cotations /

Les  Cotes sélectionnées ne seront visibles qu’à l’échelle souhaitée, et invisibles aux autres échelles.

Rendre Annotatives Inverses les Cotes sélectionnées#

2 - Rendre  Annotatives Inverses

Pour donner l’état Annotatif Inverse à une sélection de Cotes :

- Sélectionner les Cotes désirées

- Afficher la Vue courante à l’échelle souhaitée

- Cliquer dans l’icône avec le Bouton Droit.

Ou

Utiliser le menu Vues / Cotations /

Les  Cotes sélectionnées seront invisibles  à l’échelle souhaitée, et visibles aux autres échelles.

Rendre Permanentes les Cotes sélectionnées#

3 - Rendre Permanentes les Cotes Sélectionnées

Pour donner l’état Permanent à une sélection de Cotes Annotatives (c’est à dire leur faire perdre leur statut de cote Annotative ) :

- Sélectionner les Cotes désirées

- Cliquer dans l’icône

Ou

Utiliser le menu Vues / Cotations /

Les  Cotes sélectionnées redeviennent visibles à toutes les échelles de Vue.

Rendre Annotatives sur (ou hors) une Plage d'Echelles#

4 - Rendre Annotatives sur Plage d’Echelles

Pour donner l’état Annotatif sur une Plage d’échelles  à une sélection de Cotes :

- Sélectionner les Cotes désirées

- Cliquer dans l’icône

Ou

Utiliser le menu Vues / Cotations /

Le dialogue de sélection de la plage d’échelles est présenté :

A l’aide des 2 menus déroulants, choisir les valeurs d’échelle Haute et Basse définissant le plage . Cocher la case « Inverse » pour définir des cotes Annotatives Inverses. Valider en cliquant dans le bouton « Créer » ou Annuler en cliquant dans la case de fermeture

Si la case  « Inverse » n’a pas été cochée, les Cotes sélectionnées seront visibles pour toutes Vues dont l’échelle est à l’intérieur de la plage, y compris les 2 valeurs limites, et invisibles pour toutes Vues dont l’échelle est en dehors de la plage.

Si la case  « Inverse » a été cochée, les Cotes sélectionnées seront invisibles pour toutes Vues dont l’échelle est à l’intérieur de la plage, y compris les 2 valeurs limlites, et visibles pour toutes Vues dont l’échelle est en dehors de la plage.

Afficher/Masquer les Cotes Annotatives#

5 – Forcer l’Affichage des Cotes Annotatives

Les cotes Annotatives de toutes sortes étant invisibles dans certaines Vues à cause du filtrage d’échelle, elles ne peuvent pas être sélectionnées dans ces Vues. Il faut néanmoins y avoir accès pour pouvoir les sélectionner ou les mofidier.

La fonction de Forçage de l’affichage permet de court-circuiter le filtrage d’échelle et d’afficher les cotes Annotatives comme si elles étaient Permanentes.

Pour forcer l’affichage des cotes Annotatives à toutes les échelles :

-  Cliquer dans l’icône . Le bouton reste enfoncé.

Pour ramener l’affichage des cotes Annotatives à la normale, cliquer à nouveau pour relâcher le bouton.

L’état de l’affichage est enregistré dans les Points de Vue. Il peut donc être utilisé dans les Points de Vues enregistrés,  dans les Mises en Page et dans les robots de mise à jour.

Afficher et Sélectionner les Cotes Annotatives# Afficher et Sélectionner les Cotes Annotatives Inverses#

6 – Sélectionner des Cotes Annotatives

Les cotes Annotatives de toutes sortes étant invisibles dans certaines Vues à cause du filtrage d’échelle, elles ne peuvent pas être sélectionnées dans ces Vues. Il faut néanmoins y avoir accès pour pouvoir les modifier.

La fonction de Sélection des Cotes Annotatives permet de court-circuiter le filtrage d’échelle et de sélectionner  les cotes Annotatives dans les calques actifs dans la Vue courante..

Pour sélectionner les cotes Annotatives du  groupe de calques:

-  Cliquer dans l’icône .

Pour sélectionner les cotes Annotatives Inverses du  groupe de calques:

-  Cliquer dans l’icône  avec le bouton Droit ou avec la touche Alt

Graphisme des Sélections de Cotes Annotatives

Les poignées et les Sélections de cotes Annotatives sont affichées en Rouge.

Les poignées et les Sélections de cotes Annotatives Inverses sont affichées en Vert.

Sélections de Cotes Annotatives	Poignées de Cotes Annotatives
Sélections de Cotes Annotatives Inverses	Poignées de Cotes Annotatives Inverses

7 - Manipulation des cotes

	Sélectionner des Cotes#
	1 - Sélectionner des Cotes

Pour sélectionner des cotes :

· Activer le mode de sélection de cotes en cliquant dans l'icône

· Cliquer dans la poignée de sélection des cotes (ou dans la surface d’une cote surfacique). La sélection cumulative s'effectue avec la touche Majuscule.

ou

· Tirer une fenêtre de sélection, ou utiliser les autres moyens de sélection (lasso, polygone, etc.)

Les cotes sélectionnées voient leur poignée se noircir :

Pour sélectionner une cote image, cliquer dans l’image elle-même ou dans sa poignée si elle est affichée.

2 - Sélectionner toutes les Cotes

Pour sélectionner toutes les cotes :

Activer le mode de sélection de cotes en cliquant dans l'icône

Choisir le menu Edition / Tout sélectionner ou son accélérateur clavier (Ctrl+A)

	Réglage des sélections par Style# Sélection par le Style courant#
	3 - Sélectionner par le Style

Les cotes peuvent être sélectionnées (ou désélectionnées) sur des critères de style complet ou partiel.

Pour  paramétrer les critères de sélection par style, cliquer dans le bouton avec la touche Alt, la touche Ctrl ou le bouton droit de la souris

Le dialogue ci-contre est présenté. Choisir un style complet ou un style partiel. Si le style de sélection est partiel, cocher les cases correspondant aux critères partiels. Ainsi, par exemple, il est possible de sélectionner – Toutes les cotes horizontales dont la fonte est Arial – Tous les textes de couleur rouge – Toutes les hachures – Tous les pochages verts – Toutes les cotes dont le texte contient … – etc. Les combinaisons possibles sont innombrables.

Pour sélectionner toutes les cotes ayant les critères choisis  :

· Activer le mode de sélection de cotes en cliquant dans l'icône

· Établir un style correspondant aux critères désirés dans la fenêtre des styles

· Cliquer dans l’icône

Toutes les cotes répondant aux critères sont sélectionnées et ajoutées ou retirées à la sélection courante selon l’état de la touche Majuscule au moment de l’appel de la fonction.

Autrement dit le système de  sélection/déselection cumulative avec la touche Maj est totalement fonctionnel avec les sélections par style.

4 - Créer une Cote de même Style qu'une autre

Pour créer une cote ayant le même style qu'une cote déjà existante:

Sélectionner la cote portant le style désiré. Toute la fenêtre de paramétrage du style se modifie pour refléter le style de la cote sélectionnée. Il devient donc le style courant.

Poser une nouvelle cote de type identique ou différent sans modifier le style courant.

	Modifier les Cotes Sélectionnées#
	5 - Modifier les Cotes sélectionnées

Pour modifier les cotes sélectionnées :

Modifier si besoin le style courant

Cliquer dans l'icône  ou dans l’icône    pour appliquer le style courant à toutes les cotes sélectionnées.

	Appliquer le Style Courant à une Cote#
	6 - Appliquer le Style Courant à une Cote

Pour appliquer le style courant à une cote :

Etablir le style courant

Cliquer dans l'icône .

Le curseur change en .

Cliquer dans la poignée de la cote à modifier. Si le mode "Création multiple" est enclenché (), cliquer successivement dans les poignées de toutes les cotes à modifier. Il n'est pas nécessaire que les cotes soient sélectionnées.

ou

Cliquer sur la cote désirée avec le bouton droit. Le menu contextuel suivant est proposé :

Choisir la rubrique "Modifier le style".

	Diminuer la taille du texte des cotes sélectionnées#
	7 - Diminuer la taille du Texte des Cotes sélectionnées

Pour diminuer la taille du texte des cotes sélectionnées :

Sélectionner les cotes concernées.

Cliquer dans l'icône  autant de fois que nécessaire.

	Augmenter la taille du texte des cotes sélectionnées#
	8 - Augmenter la taille du Texte des Cotes sélectionnées

Pour augmenter la taille du texte des cotes sélectionnées :

Sélectionner les cotes concernées.

Cliquer dans l'icône  autant de fois que nécessaire.

	Forcer une Cote au Standard#
	9 - Forcer une Cote au standard

Pour forcer une ou des cotes à reprendre le style standard de leur type :

Sélectionner les cotes concernées.

Cliquer dans l'icône

	Aligner les Traits de Cotes Linéaires#
	10 - Aligner les Traits de Cotes linéaires

Pour aligner une ou plusieurs cotes linéaires sur une autre :

(1) Sélectionner successivement les cotes concernées en mode cumulatif en commençant par celle qui servira de référence d'alignement.

Cliquer dans l'icône

(2) Les traits de cote sont réalignés.

	(1)
(2)

Ou utiliser le menu contextuel

11 - Repositionner la Poignée de Sélection d'une Cote

Pour repositionner la poignée de sélection d'une cote (ou le texte d'une cote, ou le désignateur d'une cote) :

Sélectionner les cotes concernées.

Cliquer dans l'une des poignées et déplacer la vers sa nouvelle position. Si plusieurs cotes sont sélectionnées, le déplacement est appliqué à toutes les poignées.

12 - Repositionner le Trait de Cote

Pour repositionner le trait de cote d'une cote :

Sélectionner les cotes concernées.

En maintenant la touche Alt appuyée, cliquer dans l'une des poignées et déplacer la vers sa nouvelle position. Si plusieurs cotes sont sélectionnées, le déplacement est appliqué à tous les traits de cote.

13 - Repositionner une image

Pour repositionner une image par rapport à son point d’accroche :

Sélectionner la cote image concernée.

En maintenant la touche Alt appuyée, (1)  cliquer dans sa poignée et (2) déplacer la vers sa nouvelle position . (3) L’image est décalée de la même distance dans la même direction. La poignée revient à sa position initiale.

(1)	(2)	(3)

	Casser une Cote Multiple#
	14 - Casser une Cote multiple

Une cote multiple est une cote de type linéaire posée sur une série de points.

Pour casser une cote multiple en de multiples cotes linéaires de même type :

Sélectionner les cotes concernées et cliquer dans l'icône .

Ou utiliser le menu contextuel

	Transférer dans le modèle les motifs sélectionnés#
	15 - Transférer dans le modèle les Motifs sélectionnés

Cette fonction fabrique de la géométrie (nœuds et segments) identique aux dessins des motifs ou hachures sélectionnées.

Sélectionner les cotes concernées.

Cliquer dans l'icône .

Ou utiliser le menu contextuel

Les nœuds et segments sont stockés dans le calque de la cote dont ils sont issus, ils sont manipulables avec les fonctions standard du modeleur, vous pouvez par exemple extruder un motif afin de le mettre en relief.

	Créer des Faces avec les Cotes de Surface sélectionnées#
	16 – Créer des Faces avec les Cotes de Surface

Pour créer des faces aux couleur et transparence identiques, sélectionner des Cotes de Surface et cliquer dans l’icône  .
Cette fonction est  utile aux infographistes qui importent des dessins 2D avec pochages,

récupérés généralement via DWG ( Adobe Illustrator ),

Import Illustrator	Conversion en Faces 3D

	Amener une Cote à l'Avant-Plan#
	17 - Amener une Cote à l'avant-plan

Les cotes sont dessinées dans l'ordre de leur création dans les calques. Il arrive que l'on désire modifier l'ordre de dessin des cotes.

Pour amener une cote à l'avant-plan :

Sélectionner la cote concernée.

Cliquer dans l'icône .

>

Ou utiliser le menu contextuel

	Envoyer une Cote à l'Arrière-Plan#
	18 - Envoyer une Cote à l'arrière-plan

Les cotes sont dessinées dans l'ordre de leur création dans les calques. Il arrive que l'on désire modifier l'ordre de dessin des cotes

Pour envoyer une cote à l'arrière-plan :

Sélectionner la cote concernée.

Cliquer dans l'icône .

>

Ou utiliser le menu contextuel

19 - Effacer des Cotes

Pour effacer une ou des cotes :

Sélectionner les cotes concernées.

Appuyer sur la touche Suppr.

ou

Cliquer sur une des cotes avec le bouton droit. Le menu contextuel suivant est proposé :

Choisir la rubrique "Effacer".

Forcer la Valeur d'une Cote#

20 - Forcer la valeur d'une Cote

Forcer la valeur signifie modifier la géométrie du modèle en modifiant la valeur d'une cote réelle.

Pour forcer la valeur d'une cote linéaire :

Cliquer dans la poignée de sélection de la cote réelle avec le bouton droit. Le menu contextuel suivant est proposé :

Choisir la rubrique "Forcer la valeur".

Le dialogue suivant est proposé :

Entrer une valeur pour la cote et cliquer dans le bouton OK. Observer que la géométrie des éléments cotés a changé.

Ajout / Retrait de Point dans une cote#

21 – Ajout / Retrait de Point dans une Cote

Il est souvent nécessaire nécessaire d’ajouter ou retirer des Points de la définiton d’nue cote multipoints.

Ajout de point

Pour ajouter un points à une cote  multipoints (Surface, Hachure, Linéaire)

Cliquer sur la cote à modifier avec le bouton droit pour dérouler le menu contextuel de la cote. Choisir la rubrique « Insérer un Point dans la Cote … »

Cote à modifier

Cliquer successivement sur les 2 points adjacents du contour de la cote.

En cours d’insertion

2 segments fantômes suivent le curseur pour montrer l’extension du contour de la cote. Cliquer sur le point du dessin à insérer dans la cote. Nouveau point inséré dans la cote

L’ajout de point s’effectue de la même manière dan une cote linéaire :

Retrait de point

Pour retirer un points à une cote multipoints (Surface, Hachure, Linéaire) :

Cliquer sur la cote à modifier avec le bouton droit pour dérouler le menu contextuel de la cote. Choisir la rubrique « Retirer un Point de la Cote … »

Cote à modifier

Cliquer sur le point de la Cote à retirer .

Point retiré de la Cote

Ajout / Retrait de Point dans une cote#

22 – Etiquetage rapide

Pour ajouter rapidement une étiquette (T) à une cote existante, utiliser  le menu contextuel sur la cote désirée et choisir Ajouter une Tag\N ou \n  alternatif.

Forcer la Valeur d'une Cote#

23 – Visualisation des Cotes

Une cotation n’est visible

1- que dans la vue pour laquelle elle a été créée, et

2- si elle n’est pas filtrée par le menu de filtrage des cotes.

Le menu de filtrage des Cotes

Le Menu Vues donne accès à la rubrique Cotations La rubrique Cotations donne accès au filtrage de visualisation des cotes.

Cocher Toutes~ pour que tous les types de cotations soient affichés. Appuyer sur la touche Option (alt ⌥) pour obtenir Aucune et que tous les types de cotations soient masquées. Linéaires règle l’affichage des cotes horizontales, verticales et projetées. Remplissages et Hachures règle l’affichage des cotes de surface sans texte et des hachures. Surface cotées règle l’affichage des cotes de surface contenant un texte. Angle règle l’affichage des cotes d’angle. Texte règle l’affichage des blocs de texte. Images règle l’affichage des cotes Image

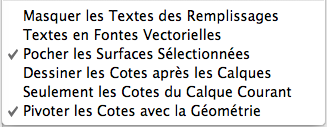

Dans le bas du menu Vues/Cotations…, 4 options permettent des effets temporaires ou des variantes dans l’affichage des cotations à l’écran. Ces options ne sont pas prises en considération lors d’une impression.

Masquer les Textes des Remplissages

Cette option évite le dessin des textes et des désignateurs dans les cotes de type surface, pochées ou non pochées.

Cette option est ignorée lors des impressions.

Textes en Fonte Vectorielle

Cette option permet de dessiner les textes de toutes les cotes avec une police vectorielle à la place de la police de chaque cote. Le dessin des fontes vectorielles est ultra rapide et cette option accélère grandement le dessin des plans très chargés en textes.

Cette option est ignorée lors des impressions.

Cette option d’active ou se désactive également par le bouton  situé dans la palette des styles de cote.

Pocher les Surfaces Sélectionnées

Cette option permet de faire apparaître un pochage transparent temporaire sur les cotes de surfaces sélectionnées. Elle est très utile pour vérifier que les surfaces cotées (et donc leurs mesures) correspondent bien à la réalité souhaitée. Le pochage disparaît quand les cotes sont désélectionnées ou quand l’option est décochée dans le menu.

Dessiner les Cotes après les Calques

Cette option permet de changer l’ordre général de dessin des cotes en rendu filaire.

Habituellement, le plan se dessine selon la séquence suivante :

1 -Dessin de toute la géométrie de tous les calques, du calque 0 au calque de plus haut rang dans le document.

2- Dessin des cotations.

Dans ce cas, les cotations sont donc toujours dessinées par-dessus la géométrie.

Or, dans certains cas, il est nécessaire de pouvoir faire apparaître du dessin géométrique au-dessus d’un bloc de cote, en particulier par-dessus une image.

Pour obtenir cet effet, décocher l’item « Dessiner les cotes après les calques ».

Dans ce cas, le plan se dessine selon la séquence suivante :

1- Dessin de la géométrie du calque 0

2- Dessin des cotes du calque 0

3- Dessin de la géométrie du calque 1

4- Dessin des cotes du calque 1

5- etc. avec les calques suivants.

La géométrie des calques de rangs supérieurs apparaîtra sur les cotes des calques de rang inférieurs.

L’illustration ci-dessous démontre les possibilités de cette option.

	2 arbres dans le calque 0. Géométrie et pochage semi transparent dans calque 1. « Dessiner les cotes après les calques » coché. Ordre du dessin : - Géométrie du calque 1 - Arbres du calque 0 - Pochage du calque 1
	2 arbres dans le calque 0. Géométrie et pochage semi transparent dans calque 1. « Dessiner les cotes après les calques » décoché. Ordre du dessin : - Arbres du calque 0 - Géométrie du calque 1 - Pochage du calque 1

Dessiner seulement les Cotes du Calque Courant

Cette option permet de ne visualiser que les cotes du Calque Courant dans une vue multi-calques.  Par exemple, dans un groupe de calques représentant une vue en Plan, on pourra dédier un calque à la cotation pour un corps de métier, et un autre calque dédié à la cotation pour un autre corps de métier , etc.

Avec l’option « seulement les Cotes du Calque Courant », simplement en changeant le calque courant du groupe,   on pourra créer des plans (ou des Vues dans une Mise en Page)  spécialisés par corps de métier, ou enrichis différemment selon les destinataires.

L’utilisation des Cotes Annotatives permet également d’obtenir des Cotations différentiées selon les échelles de vues.

Pivoter les Cotes avec la Géométrie

Cette option permet d’entraîner les cotes lors d’une opération de rotation de tout ou partie d’un dessin.

Après rotation, les cotes verticales et horizontales sont transposées en cotes projetées. Les textes sont pivotés de manière à être lisibles dans la nouvelle position. Les hachures et les motifs vectoriels et les images sont pivotés. Les motifs de remplissage (ex : ) étant des points, ils ne peuvent pas être pivotés.

		Geler les Textes des Cotes sélectionnées#
		24 – Geler des Textes de Cotation

« Geler Textes de Cotation » siginifie remplacer les meta-caractères par le texte équivalent, tel qu’ il apparaît à l’affichage ou à l’impression.

Cette fonction peut être utile :

– pour figer un plan à une certaine date ( \D) ou à une certaine échelle ( \S ) ou tout autre donnée variable dépendant d’un méta-caractère

– si vous avez l’intention d’exporter le modèle à destination d’un autre logiciel ne comprenant pas les meta-caractères de cotation.

Pour geler des Textes de cotations :

· Sélectionner les Cotations à geler

· Cliquer dans l ‘icône de Gel   ou utiliser son équivalent-clavier

En cas d’erreur,  il est possible d’annuler l’opération. ( UNDO )

NOTA :  L’export DWG gèle automatiquement, dans le fichier d’export , les cotes contenant des meta-caractères inconnus par AutoCad. Il est donc inutile de geler les cotes avant de faire un export DWG.

8 - QUANTITATIF

Un Quantitatif est un fichier au format Texte Tabulé, compatible avec tous les traitements de texte et avec les tableurs (EXCEL,…), qui contient une liste formatée des blocs de cotation du document.

Toutes les cotes qui contiennent un meta-caractère de mesure \M ou \m sont éligibles au quantitatif.

Créer une cote pour le quantitatif#

1 – Créer une Cote pour le Quantitatif

Pour créer une cote utile pour le quantitatif, créer une cote dont le texte contient les méta-caractères suivants :

\M et/ou \m : Méta-caractères de mesure de la cote

\N et/ou \n :  Méta-caractères d’étiquetage de la cote.

Si une cote ne contient pas d’étiquette, elle sera quand même exportée dans le quantitatif mais sera moins parlante dans la lecture de ce quantitatif.

On peut insérer autant d'étiquettes qu'on veut dans chaque cote.

L'utilisateur donne la signification qu'il souhaite à chaque type d'étiquette (Ex : \N = en Français  \n = en Javanais).

Les étiquettes vides \N() et \n() sont autorisées. Elle permettent des alignements de colonnes texte dans l'export du quantitatif.

Les cotes multiples sont également éligibles au quantitatif.

Exemple de cote de surface : \M \U  \N(Rez de Chaussée)\N(Sol) \N(Carrelage Entrée)\N(Ref. Terre cuite ref.TC123\)\n(Les carrelages provençaux)

Il n’y a aucune limite au nombre de cotes éligibles au quantitatif.

	Exporter quantitatif#
	2 – Exporter le Quantitatif

Pour exporter un quantitatif, cliquer dans l’icône

Le dialogue de localisation du fichier de quantitatif est présenté.

Donner un nom au fichier Quantitatif et choisir son emplacement sur le disque.

Un fichier de type Texte tabulé, signé Excel est créé. Il peut être lu par tous les tableurs et les traitements de texte.

Le quantitatif est constitué de 2 blocs distincts

– Les cotes linéaires

– Les cotes surfaciques

Format du bloc des cotes linéaires

Le format du bloc des cotes linéaires est constitué d’au moins 8 colonnes auxquelles s’ajoutent les étiquettes :

Intitulé de la colonne	Contenu
Calque	Nom du calque qui contient la cote
Texte de la Cote	Texte complémentaire hors meta-caractères
Unité	Unité de mesure de la Cote (\U)
Linéaire Simple	Valeur de la cote si la cote ne mesure que 2 points
Linéaire Cumulée	Valeur cumulée totale si la cote mesure plus de 2 points
Linéaire Cumulée Réelle	Valeur cumulée sur les vecteurs
Hauteur	Valeur  donnée dans le meta-caractère \H(…)
Surface	Hauteur * Valeur cumulée réelle
Description	Suite colonnée des étiquettes \N(…)  \n(…)

La valeur cumulée mesure tous les segments de la cote, qu’ils portent un vecteur ou non.

La valeur cumulée réelle mesure seulement les segments de la cote qui portent un vecteur. Ces mesures présupposent que le dessin et sa cotation reflètent fidèlement la réalité, en particulier en ce qui concerne les points de support des vecteurs.

SI la cote contient un facteur multiplicatif  \(…), les valeurs affichées tiennent compte de ce facteur et ne reflètent donc pas la réalité du dessin.

Chaque apparition d’un méta-caractère \N(…) ou  \n(…) provoque la création d ‘une colonne en bout de ligne

La signification de chaque étiquette est laissée à l'appréciation de l'utilisateur.

Le format du quantitatif dépend donc de l'ordre d’apparition des étiquettes dans le texte de cote.

Il est recommandé de se créer un modèle de quantitatif et d'adopter un format et une syntaxe d'étiquettes en conséquence pour obtenir des quantitatifs parlants et aisément manipulables sous EXCEL (tris, ...).

Format du bloc des cotes SURFACIQUES

Le format du bloc des cotes surfaciques est constitué d’au moins 9 colonnes auxquelles s’ajoutent les étiquettes :

Intitulé de la colonne	Contenu
Calque	Nom du calque qui contient la cote
Texte de la Cote	Texte complémentaire hors meta-caractères
Unité	Unité de mesure de la Cote (\U)
Surface Réelle	Valeur de la cote en 3D
Surface Projetée	Valeur de la cote en 2D  projetée sur le plan de la vue
Périmètre Total	Périmètre total
Périmètre Réel	Périmètre réel calculé sur les vecteurs réels
Hauteur	Valeur  donnée dans le meta-caractère \H(…)
Volume	Hauteur * Surface projetée
Description	Suite colonnée des étiquettes \N(…)  \n(…)

Ces mesures présupposent que le dessin et sa cotation reflètent fidèlement la réalité, en particulier en ce qui concerne les points de support des vecteurs.

Si la cote contient un facteur modifiant \(…), les valeurs affichées tiennent compte de ce facteur et ne reflètent donc pas la réalité du dessin.

Chaque apparition d’un méta-caractère \N(…) ou  \n(…) provoque la création d ‘une colonne en bout de ligne

La signification de chaque étiquette est laissée à l'appréciation de l'utilisateur.

Le format du quantitatif dépend donc de l'ordre d’apparition des étiquettes dans le texte de cote.

Il est recommandé de se créer un modèle de quantitatif et d'adopter un format et une syntaxe d'étiquettes en conséquence pour obtenir des quantitatifs parlants et aisément manipulables sous EXCEL (tris, ...).

Exporter quantitatif#

3 – Copier un Quantitatif dans le Presse-Papier

Pour  copier dans le presse-papier un quantitatif constitué des cotes sélectionnées, cliquer dans la poignée de sélection d’une des cotes sélectionnées avec le bouton droit .

Le menu contextuel suivant est proposé :

Choisir  la rubrique  « Valeur de la Cote » ou fermer simplement le menu en tapant sur la touche Escape

Le simple fait de dérouler ce menu crée un quantitatif dans le presse-papier.

Le presse-papier peut ensuite être collé dans tout document ou dans le Calepin.
