Chapitre 29

Les Outils de Mesure





Retour au sommaire principal



Retour au sommaire principal








Le sigle  indique que la notation polonaise s'applique à la fonction.













Mesure linéaire 3D orientée#





1 - Mesure linéaire 3D orientée









La mesure linéaire est une opération fondamentale dans 3D Turbo.



En effet, la mesure linéaire donne seulement la distance entre 2 points, mais également la direction et le sens de la droite qui porte cette mesure.



La prise d'une mesure linéaire mémorise donc un vecteur 3D.



Cette valeur, appelée "la dernière mesure" est mémorisée dans les variables Mesure et  Angle.



NOTA :  La mesure enregistre la longueur du vecteur et son angle avec l’axe Ox. Si le vecteur mesuré est 3D, l’angle mémorisé est celui de sa projection sur le plan Ox avec l’axe Ox.



Elle peut être introduite dans la fenêtre d'aide numérique et dans de nombreux dialogues.



Les valeurs de la mesure sont également copiées dans le Presse-Papier et donc collables instantanément dans le Calepin, Texte de Cote,  ou tout autre traitement de texte.



Certains dialogues sont toujours pré-alimentés avec la dernière mesure.

Pour prendre une mesure linéaire :



Méthode 1



·  Cliquer sur l'icône  ou son accélérateur (D par défaut).



·  Cliquer sur le premier point puis sur le second point.



L'ordre des clics est important car il conditionne la direction de la mesure.



Si la magnétisation des segments est active :



·  Cliquer un segment.



La valeur de la mesure est affichée au point milieu des points mesurés





La valeur de la mesure est également affichée dans la barre d’état :





et dans le champ D de l’aide numérique :







Remarque : Les points cliqués n'existent pas nécessairement dans le modèle.



Ils peuvent être générés par les systèmes de magnétisation (point milieu, point d'intersection,..) ou par un clic sur la grille.





Méthode 2



Si la magnétisation des segments est active :



Cliquer un segment avec le bouton droit ( ou Ctrl + Clic)  pour dérouler le menu contextuel du segment , et choisir « Mesurer »















Mesure permanente#





2 - Mesure permanente au vol











La distance entre le dernier nœud cliqué ou pointé et le nœud en cours de magnétisation, est mesurée en permanence au vol, sans qu'il soit nécessaire de prendre la mesure.

Cette mesure au vol est affichée dans le champ L de l'aide numérique et on trouve ses composantes sur les trois axes dans les champs DX, DY, DZ.



















Mesure Angulaire 3D#





3 - Mesure Angulaire 3D









Pour prendre la mesure de l'angle aigu ou obtus formé par 2 segments :



·  Cliquer dans l'icône .



·  Cliquer successivement 4 points ou 2 segments.



La valeur de l'angle (aigu ou obtus selon les sens des clics) est affichée dans l'angle et dans la barre d'états.



La valeur de l'angle est mémorisée dans la variable Angle.









Remarque : Les points cliqués n'existent pas nécessairement dans le modèle.



Ils peuvent être générés par les systèmes de magnétisation (point milieu, point d'intersection,..) ou par un clic sur la grille.



Les segments 3D définis par les clics ne sont pas nécessairement coplanaires.















Mesure Périmètre et Surface#



4 - Mesure Périmètre et Surface







Pour prendre la mesure du périmètre et de la surface d'un contour :



·  Faire une sélection ordonnée des points définissant le contour de la surface. Seul l’ordre des points est important. Il n’est pas nécessaire qu’lis soient reliés par des vecteurs.



·  Cliquer dans l'icône .



La surface est grisée pour montrer l'aire de la mesure et les arêtes sont mesurées.





Les valeurs du périmètre et de la surface sont affichées dans une fenêtre d’information, dans la barre d'états, et copiées automatiquement dans le presse-papier.

La fonction donne également le périmètre réel, c’est à dire le périmètre mesuré par les vecteurs réels.

La fonction donne enfin la somme pure des longueurs des vecteurs figurant dans la sélection, considérés en vrac.















Mesure de la Surface d'une Sélection#



5 - Mesure de la Surface d'une Sélection







Pour prendre la mesure de la somme des surfaces des facettes incluses dans la sélection :



·  Faire une sélection des points définissant la surface totale à mesurer.



Cette sélection DOIT contenir des facettes.



·  Cliquer dans l'icône .



La somme des surfaces des facettes entièrement incluses dans la sélection est affichée dans une fenêtre d’information, dans la barre d'états, et copiée automatiquement dans le presse-papier.















Mesure du Volume d'un Objet#



6 - Mesure du Volume d'un Objet







Pour prendre la mesure du volume d'un objet :



·  Cliquer dans l'icône .



·  Sélectionner l'objet dont on désire le volume en cliquant un de ses nœuds.



L'objet doit être clos, au sens des opérations booléennes, c'est à dire composé d'une enveloppe facettée fermée.



Si tel n'est pas le cas, le message d'erreur suivant est affiché :

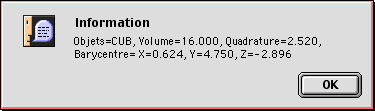

Les mesures de son volume, sa quadrature et les coordonnées de son centre de gravité sont affichées dans une fenêtre d’information, dans la barre d'états, et copiée automatiquement dans le presse-papier.

















Mesure de la Quadrature d'un Objet#



7 - Mesure de la Quadrature d'un Objet







La Quadrature d'un objet est la mesure de l'arête d'un cube dont le volume est identique à celui de l'objet.



Pour prendre la mesure de la quadrature d'un objet, procéder comme pour la mesure de volume.











Déterminer le Barycentre d'un Objet#



8 - Déterminer le Barycentre d'un Objet







Pour déterminer les coordonnées du Barycentre (centre de gravité) d'un volume, procéder comme pour la mesure de volume.











Créer la Quadrature et le Centre de Gravité d'un Objet#

Ctrl+

9 - Créer la Quadrature et le Centre de Gravité d'un Objet







Pour matérialiser le cube de quadrature et le point de barycentre d'un objet clos :



·  Cliquer dans l'icône  avec le bouton droit ou la touche Ctrl ou Alt



·  Sélectionner l'objet en cliquant un de ses nœuds.



Le cube de quadrature et le point de centre de gravité sont créés dans le calque courant.



Le cube de quadrature est centré sur le barycentre.
