Chapitre 27 - Tutorial Booléens Architecture

Chapitre 27

Tutorial Booléens Architecture

Le présent chapitre décrit pas à pas la procédure à appliquer au fichier "Tutorial Architecture" pour comprendre le fonctionnement des opérations booléennes dans une application professionnelle d'architecture.

Charger le fichier Tutorial Architecture.3DX, sélectionner le calque 0 et régler le mode de groupage sur Courant.

Les conventions suivantes sont adoptées :

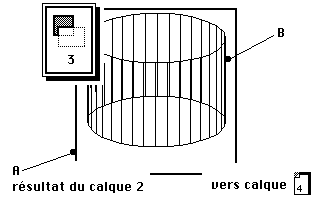

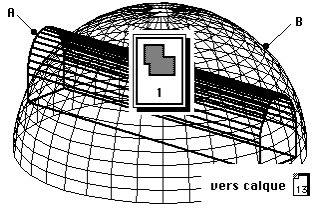

- L'objet (A), c’est-à-dire celui sur lequel on effectue le premier clic est toujours représenté en trait gras

- L’objet (B), c’est-à-dire celui sur lequel on effectue le second clic est toujours en maigre

- L'icône de l'opération à sélectionner est indiquée

- Afin de simplifier le rendu et montrer clairement les deux objets en présence, le résultat d'une opération effectuée auparavant est représenté soit par un rectangle soit par une ellipse

- La forme des objets primaires est toujours respectée

- L'orientation des normales indique que la matière est à l'extérieur du volume représenté

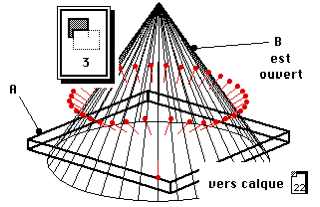

Si l'objet est indiqué comme ouvert :

Cocher la case correspondante dans la zone de dialogue (facultatif).

Demander que l'opération soit réalisée dans le calque dont le numéro est indiqué.

Le calque n° 0 est le calque courant
